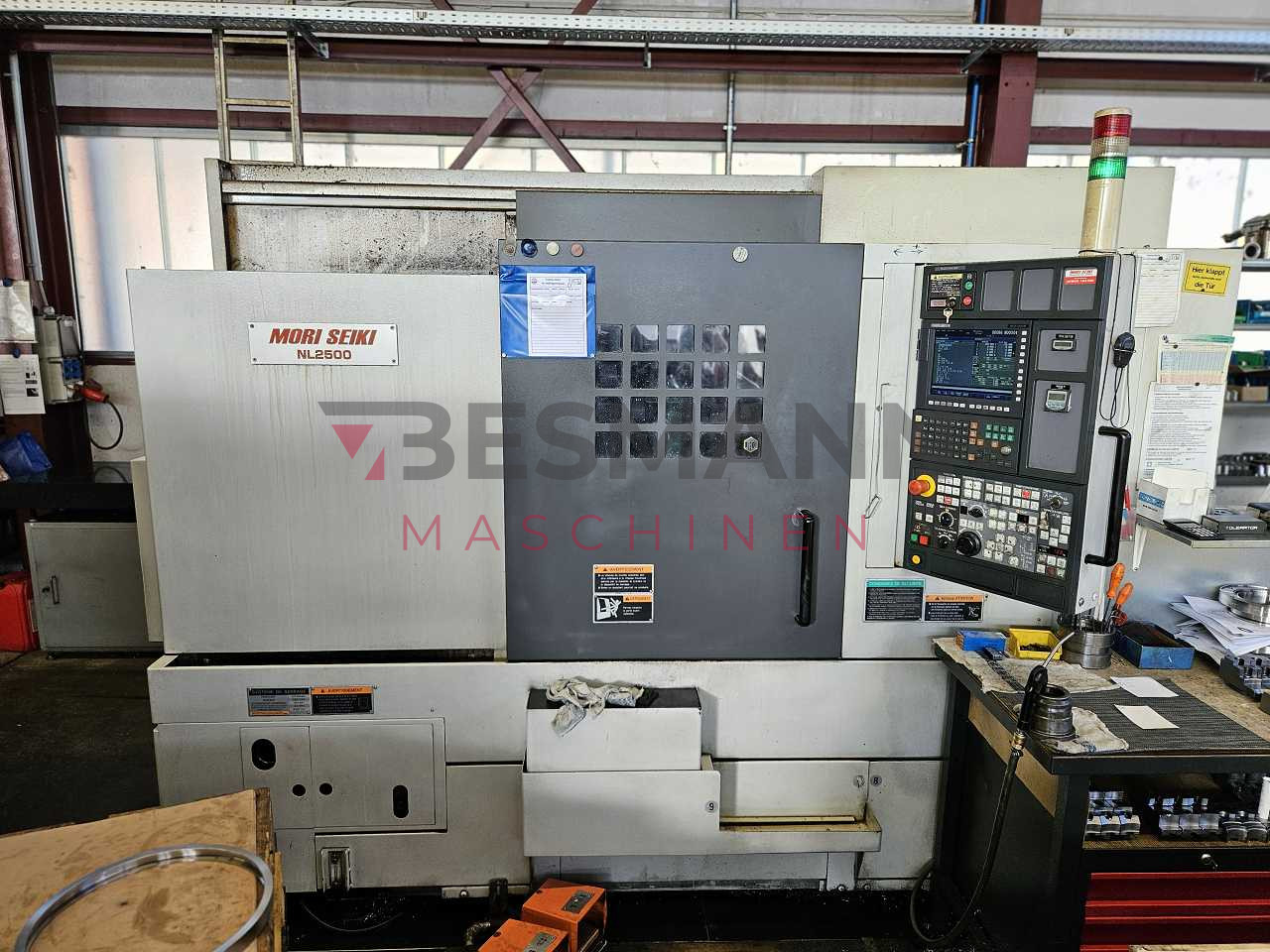

Mori Seiki NL2500Y/700 CNC- Drehmaschine (2008)

Mori Seiki NL2500Y/700 CNC Drehmaschine (02/2008)
Hersteller: Mori Seiki
Typ: NL2500Y/700
Baujahr: 02/2008
Zustand: gebraucht, sehr gut, in Produktion
Drehdurchmesser 275 mm
Drehlänge 705 mm

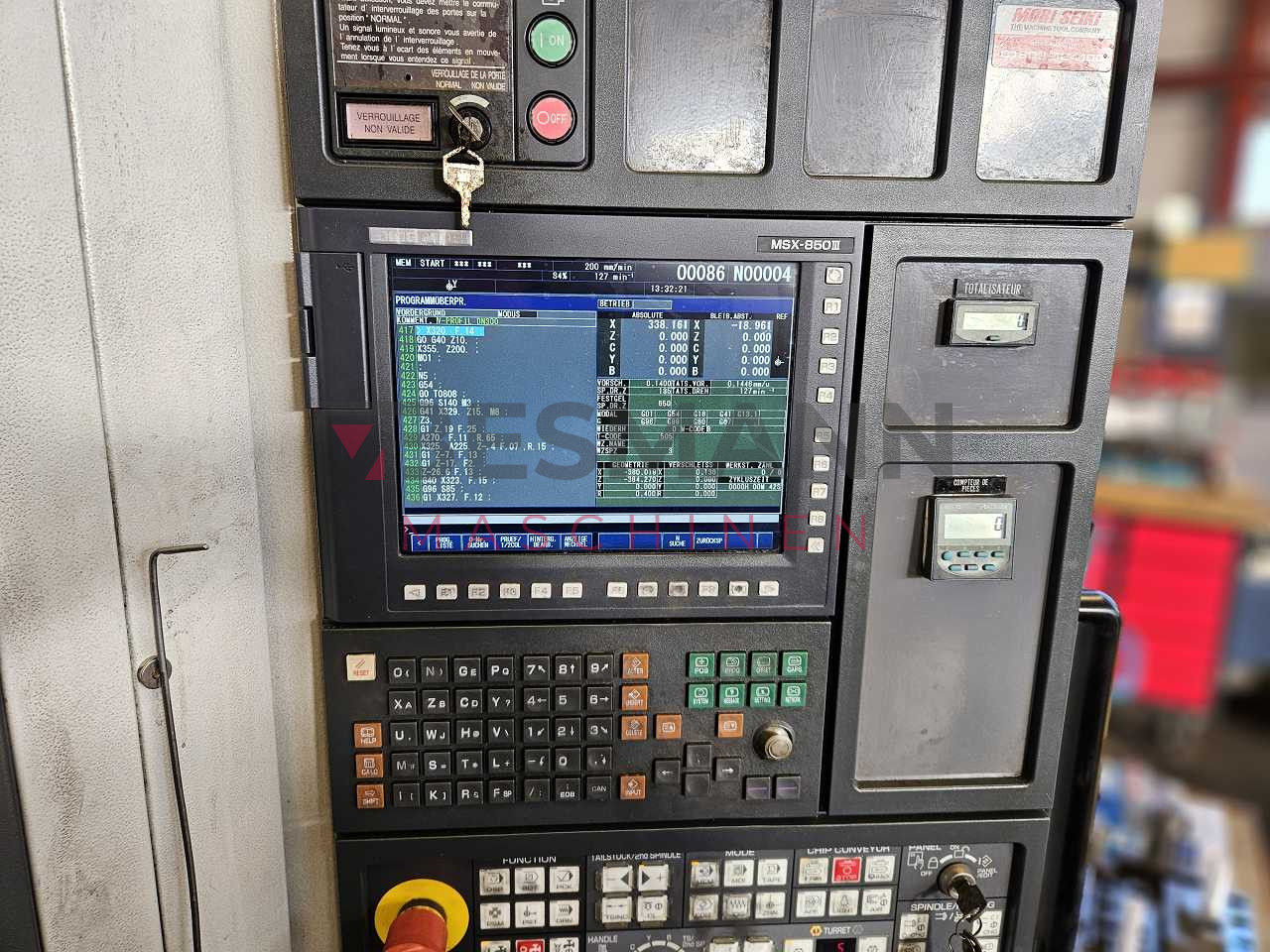

Steuerung MAPPS II MSX 850
Umlaufdurchmesser über Bett 923,8 mm
Umlaufdurchmesser über Planschlitten 755 mm
max. Drehdurchmesser 356 mm
max. Stangendurchmesser 80 mm
Hauptspindel
Drehzahlbereich – Hauptspindel 4.000 U/min
Antriebsleistung – Hauptspindel 26 / 22 kW
Spindelnase JIS A2-8
Spindelbohrung 91 mm
Spindellagerdurchmesser 140 mm
C-Achse 0,001 °
Verfahrweg
x-Achse 260 mm
z-Achse 795 mm
y-Achse 100 (+/- 50) mm
Revolver
Werkzeugplätze 12 Pos.
Schafthöhe für Vierkantwerkzeug 25 mm
Schaftdurchmesser für Bohrstange max. 50 mm
Revolverschaltzeit 0,25 sec.
Drehzahlbereich der angetr. Werkzeuge 6.000 min -1
Antriebsleistung – angetr. Werkzeuge 5,5 / 3,7 kW
Vorschub
Eilgang X-Achse 30 m/min
Eilgang Z-Achse 30 m/min
Eilgang Y-Achse 10 m/min
Reitstock
Reitstockverschiebung 564 mm
Pinolendurchmesser 80 mm
Aufnahmekegel MK 4
Eilgang 7 m/min
Gesamtleistungsbedarf 37 kVA
Maschinengewicht ca. 6,1 t
Raumbedarf ca. 4,0 x 2,5 x 2,5 m
Optional mit Werkzeug und Zubehör.

Funktionsvideo: Mori Seiki NL2500Y/700 CNC Drehmaschine (02/2008)
