Die AX-Serie in der Übersicht | Säulen- und Tischbohrmaschinen
Bild der Alzmetall AX 3/SV Säulenbohrmaschine

Alzmetall AX 3/SV Säulenbohrmaschine

Serienmäßige Ausrüstung

  • Hauptschalter mit Motorschutzschalter abschließbar
  • Pilzdrucktaster (verrastend) für NOT-AUS
  • Drehzahlverstellung stufenlos
  • Drehzahlanzeige digital
  • Vorschub-Überlastsicherung
  • Spindelschutz elektrisch abgesichert
  • Schutzart IP 54
  • Lackierung: DD-Struckturlack lichtgrau RAL 7035, anthrazit RAL 7016, schwarz
  • Maschinenöl Erstfüllung: Gebinde, lose Mitlieferung
Preis anfragen
Bohrvermögen (St60) 40 mm
Gewindeschneiden (St60)* M 24
Gewindeschneiden in Guss (EN-GJL-200)** M 30
Futter-/ Werkzeugaufnahme MK 3 / MT 3
Spindelhub 120 mm
Ausladung 293 mm
Säulendurchmesser 115 mm
Maschinentisch, nutzbare Auflage (bxt) 515 x 360 mm
T-Nuten, Anzahl x Breite x Abstand 2 x 14 x 224 mm
Abstand Spindel-Tisch min./max. 117 / 701 mm
Vorschub 0,1 + 0,2 mm/U
Nettogewicht ca. 270 kg
Drehzahlverstellung stufenlos
Motor: n = 1500 min-1
   Spindeldrehzahlen		 1,1 kW
160 - 1125 min-1
Motor: n = 750/1500 min-1
   Spindeldrehzahlen		 1,0 / 1,6 kW
80 - 1125 min-1
Motor: n = 750/1500 min-1
   Spindeldrehzahlen		 1,45 / 1,9 kW
160 - 2250 min-1

*(Option 20.0 oder 20.1 erforderlich)

    Q

    Produkteigenschaften

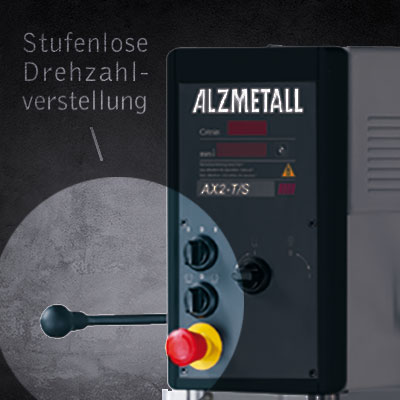

    Highlight der AX 3/SV: Die Stufenlose Drehzahlverstellung

    Drehzahlverstellung

    Die Drehzahl lässt sich sehr bequem und einfach über das stufenlose Drehkreuz einstellen. Doch drehen Sie nicht zu stark am Rad, sondern drehen Sie sich lieber vor Freude am Arbeiten.

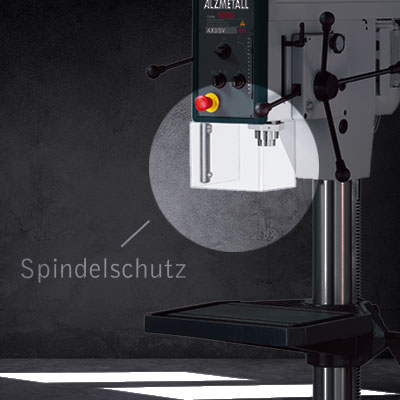

    Highlight der AX 3/SV: Der Spindelschutz

    Spindelschutz

    Der durchsichtige Spindelschutz mit elektrischer Absicherung sorgt für sicheres Arbeiten. Eine effektive Maßnahme um Arbeitsunfällen zuvorzukommen.
    Highlight der AX 3/SV: DIe digitale Drehzahlanzeige

    Drehzahlanzeige

    Die digitale Drehzahlanzeige ermöglicht akkurates Arbeiten und ermöglicht die konstante Überwachung der Drehzahlgeschwindigkeit. Präzision auf einem neuen Level.

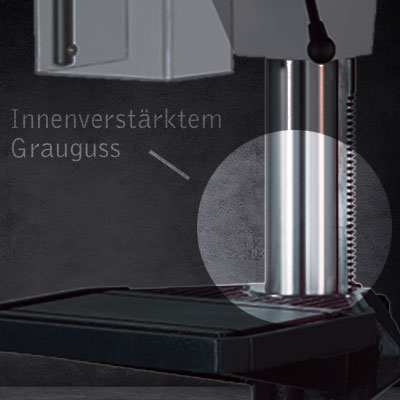

    Highlight der AX 3/SV: Die Alzmetall Qualitätsstandards mit Gewährleistung

    Qualitätsverliebt

    Innenverstärkte Säule aus Grauguss und eine 24-Monate Garantie verdeutlichen die Vorliebe für eine Fertigung, die mit Stolz das Zertifikat “Made in Germany” trägt.

    Optionen

    Alzmetall AX 3/SV LED-Maschinenleuchte als Optionsmöglichkeit

    LED-Maschinenleuchte

    Teile-Nr. 12.1: Für eine moderne Arbeitsumgebung ist diese Ausstattungsmöglichkeit nicht wegzudenken. Die Beleuchtung ermöglicht ein komfortableres und sicheres Arbeiten. Mit radial einstellbarem Lichtstrahl Anschlussleistung beträgt 230 V, Schutzart IP 65.

    Alzmetall AX 3/SV Der Wenderschalter als Optionsmöglichkeit

    Wendeschalter

    Teile Nr. 10: mit 0-Stellung, handbetätigt für Rechts- und Linkslauf (nicht mit Pos. 20.0 + 20.1)

    Kühlmitteleinrichtung A als Option für Alzmetall AX 3/SV Säulenbohrmaschine

    Kühlmitteleinrichtung A

    Teile Nr. 24: Die Kühlmitteleinrichtung besteht aus einer Kühlmittelgrundplatte mit bearbeiteter Werkstückauflagefläche 320 x 320 mm und 2 T-Nuten, mit aufgesetzter Pumpe, einschließlich Motorschutzschalter und kompletter Armatur. (Nettogewicht erhöht sich um ca. 80 kg)

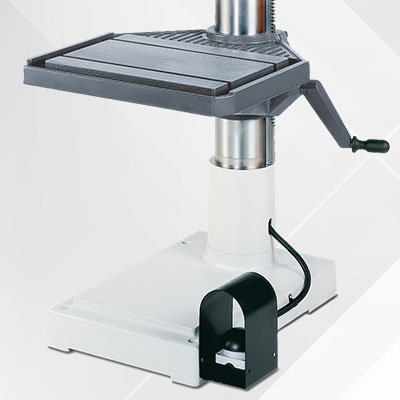

    Geschwindeschneideinrichtung als Option für Alzmetall AX 3/SV Säulenbohrmaschinen

    Gewindeschneid- einrichtung

    Teile Nr. 20.1: mit Fußschalter, für das Gewindeschneiden mit Anschlag,
    AX 3: max. 6 Gewinde/min (bei Motor 1500/3000 min-1 mit Schaltstufe 1 arbeiten
    (Gewindeschneidleistung Spindeldrehzahlabhängig)

    Mehr…Durch die Gewindeschneideinrichtung lassen sich alle Maschinen noch wirtschaftlicher einsetzen. Sie ermöglicht die Umkehrung des Rechtslaufs der Bohrspindel in den Linkslauf – bei beliebiger Tiefeneinstellung – und schaltet in der Pinolenausgangsstellung die Spindel automatisch wieder in den Rechtslauf. Die Gewindetiefe kann sowohl über den Tiefenanschlag als auch über den Fußschalter bestimmt werden.”
    Digitale Bohrtiefenanzeige als Option für Alzmetall AX 3/SV Säulenbohrmaschinen

    Digitale Bohrtiefenanzeige

    Teile-Nr. 37.1: Die digitale Bohrtiefenanzeige ermöglicht noch präziseres Arbeiten. Bohrbeginn kann über 0-Punktfestlegung eingestellt werden. Angezeigt wird die Bohrtiefe über das 5-stellige LED-Display, Ziffernhöhe beträgt 13 mm.

    Bohrtiefen Feineinstellung als Option für Alzmetall AX 3/SV Säulenbohrmaschinen

    Bohrtiefen Feineinstellung

    Teile Nr. 50.6: Bohrtiefen Feineinstellung und -Festanschlag, Einstellwert 0,1 mm,
    Achtung: Spindelhub reduziert sich um 20 mm
