Alzmetall AX-Optionen
Eine große Auswahl an Optionen für die AX-Tisch- und Säulenbohrmaschinen im Überblick
Teile Nr. 01
Sonderlackierung
DD-Glattlack
(Kleinteile DD-Strukturlack)
Teile Nr. 02
Sonderlackierung
DD-Strukturlack
Teile Nr. 03
Verankerungsteile
(Satz)
Teile Nr. 05
Sonderbetriebs-
spannung
Teile Nr. 08
Verpackung
Einwegverpackung für Alzmetall AX-Bohrmaschinen. Verpackungsgewicht beträgt 75kg (für Säulenb.) und 45 kg für AX 2T/S. Verpackungsmaße, je nach Modell: LxBxH 1100x800x1400mm bis ca. 1200x800x2100mm
Teile Nr. 09.1
Unterschrank
Maße: BxTxH 750x700x840mm, Nettogewicht ca. 66 kg
Nur für AX 2-T/S
Teile Nr. 10
Wendeschalter
mit 0-Stellung, handbetätigt für Rechts- und Linkslauf
(nicht mit Pos. 20.0 + 20.1)
Teile Nr. 12
LED-Maschinenleuchte
Von ALZMETALL empfohlen. Mit radial einstellbarem Lichtstrahl, Anschlussleistung 230 V, Schutzart IP 65
Teile Nr. 17
Fußschalter
als Notausschalter. Zur Not kann per Fußdruck die Maschine sofort abgestellt werden und erhöht die Arbeitssicherheit.
Teile Nr. 20
Gewindeschneid-
einrichtung
ohne Fußschalter, für das Gewindeschneiden mit Anschlag,
AX 2: Max. 12 Gewinde/min
AX 3 / 4: Max. 6 Gewinde/min (bei Motor 1500/3000 min-1 mit Schaltstufe 1 arbeiten)
(Gewindeschneidleistung spindeldrehzahlabhängig)
Teile Nr. 20.1
Gewindeschneid-
einrichtung
mit Fußschalter, für das Gewindeschneiden mit Anschlag,
AX 2: max. 12 Gewinde/min
AX 3 / 4: max 6 Gewinde/min (bei Motor 1500/3000 min-1 mit Schaltstufe 1 arbeiten)
(Gewindeschneidleistung spindeldrehzahlabhängig)
Teile Nr. 24
Kühlmittel-
einrichtung A
Die Kühlmitteleinrichtung besteht aus einer Kühlmittelgrundplatte mit bearbeiteter Werkstückauflagefläche 320 x 320 mm und 2 T-Nuten, mit aufgesetzter Pumpe, einschließlich Motorschutzschalter und kompletter Armatur.
(Nettogewicht erhöht sich um ca. 80 kg)
Teile Nr. 25
Kühlmittel-einrichtung B
Die Kühlmitteleinrichtung B besteht aus einem separaten 33-Liter Kunststoffbehälter, einem Motorschutzschalter und einer kompletten Armatur. Auf Wunsch kann ein noch größerer Kühlmittelbehälter geliefert werden. Anbrennen kann ab jetzt fast nichts mehr.
Teile Nr. 37.1
Digitale Bohrtiefenanzeige
Die digitale Bohrtiefenanzeige ermöglicht noch präziseres Arbeiten. Bohrbeginn kann über 0-Punktfestlegung eingestellt werden. Angezeigt wird die Bohrtiefe über das 5-stellige LED-Display, Ziffernhöhe beträgt 13 mm.
Teile Nr. 41
Kühlmittelgrund-
platte
mit bearbeiteter Werkstückauflagefläche 320 x 320 mm und 2 T-Nuten

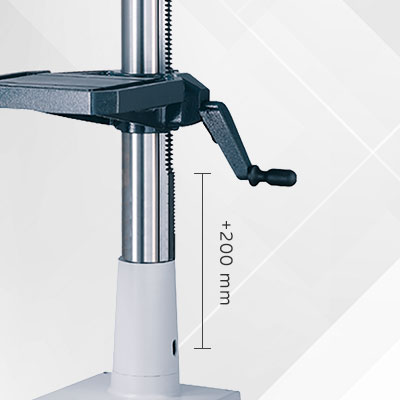

Teile Nr. 42
Verlängerte Säule
Die Säule ist um 200 mm verlängert.
Teile Nr. 44.0
Kombinierter Bohrtisch
Wenn Werkstücke von verschiedenen Winkelstellungen gebohrt werden müssen, dann gewährleistet der Kombinations-Bohrtisch mit Einschiebeschraubstock ein komfortables und bewährtes arbeiten. Für AX 3 und 4
Backenbreite 125 mm, Spannweite 130 mm, und Quadrattisch 440 x 440 mm, inkl. Prismenbacken, Aufspannfläche 350 x 350 mm,
(Nettogewicht erhöht sich um ca. 80 kg)
Teile Nr. 48.2
Flanschpinole
für Mehrspindelkopf / Revolverkopf
Flanschpinole inkl. Doppelte Rückholfeder zum Ausgleich bis max. 40 kg. Für AX 3 und 4
Teile Nr. 50.6
Bohrtiefen Feineinstellung
Bohrtiefen Feineinstellung und -Festanschlag, Einstellwert 0,1 mm,
Achtung: Spindelhub reduziert sich um 20 mm
Zubehör
Teile Nr. 115
Schnellspann-Bohrfutter Supra
Zulässig für Spindeldrehzahlen bis max. 5.000 U/min-1
Für Linkslauf nicht geeignet
Type 136
Spannweite 1-13 mm B 16
Spannweite 3-16 mm B 16
Spannweite 3-16 mm B 18
Spannweite 0-10 mm B 16
Teile Nr. 116
Reduzierhülsen
Reduzierhülsen RH, DIN 2185.
Verringert die Spindelgröße durch eine passende Reduzierhülse.
Folgende Spindelgrößen sind möglich:
MK 2/1
MK 3/1 | MK 3/2
MK 4/1 | MK 4/2 | MK 4/3
Teile Nr. 117
Kegeldorne
Kegeldorn KD, DIN 238 für das Schnellspann-Bohrfutter (115)
Erhältlich in:
MK 2 B16
MK3 B16 | MK3 B18
MK4 B16 | MK4 B16

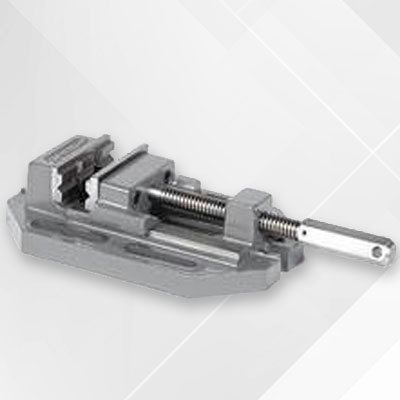

Teile Nr. 10637
Auflege-
schraubstock
Größe 125
Höhe 85 mm,
Backenbreite 125 mm,
Spannweite 155 mm,
Gewicht 14 kg
Teile Nr: 10660:
mit Prismenbacken
(1 Längsprisma, 2 Querprismen)
Teile Nr. 42143
Auflege-
schraubstock
Größe 155
Höhe 112 mm,
Backenbreite 155 mm,
Spannweite 230 mm,
Gewicht 29 kg
Teile Nr: 42168:
mit Prismenbacken
(1 Längsprisma, 2 Querprismen)
Teile Nr.: 137067 / 137075
Auflegeschraubstock BON
Mit Prismenbacken
Größe 1:
Höhe 60 mm, Backenbreite 80 mm, Spannweite 70 mm, Gewicht 7,5 kg
Größe 2:
Höhe 72 mm, Backenbreite 100 mm, Spannweite 110 mm, Gewicht 9,5 kg
Teile Nr.: 137083 / 137091
Auflegeschraubstock BON
Mit Prismenbacken
Größe 3:
Höhe 80 mm, Backenbreite 125 mm, Spannweite 130 mm, Gewicht 13,5 kg
Größe 4:
Höhe 95 mm, Backenbreite 160 mm, Spannweite 220 mm, Gewicht 25 kg
Spindelkreuztisch
Vereinfachen Sie die Werkstückpositionierung. Die Millimeterskala an der Grifftrommel mit einer Auflösung von 0,1 mm ermöglicht auch bei schneller Verstellung ein sicheres Ablesen des Verstellweges.
Teile Nr. 810854
Teile Nr. 810856
Teile Nr. 810858
Teile Nr. 102.5
Positionsanzeige
für Spindelkreuztisch der Größe 400. Mit Trägerwinkel für Anbau an Bohrmaschine,
Anzeigeschritt 5 oder 10 μm, umschaltbar, einschl. Preset und
Memofix, gekapselte Längenmeßsysteme
Entscheidungsmatrix für den Aufbau von Spindelkreuztische
| Größe | AX 2-T/S | AX 2/S | AX 3/S(V) | AX 4/SV |
|---|---|---|---|---|
| 200 | •• | •• | • | x |
| 300 | x | x | • | x |
| 400 | x | x | • | • |
| 500 | x | x | x | x |
x = Aufbau nicht möglich | • = Aufbau möglich | •• = Aufbau nur mit Montageleisten möglich.
Achtung: Bei Ausführung mit Kombitisch 44.0 Tabelle nicht gültig!
