Die MEGA.ARC²-Modelle
Vier stufenlos einstellbare Modellvarianten sorgen zusammen mit der Smart Machine Control Technologie für ein beste Schweißbedingungen – auch beim Intervallschweißen.

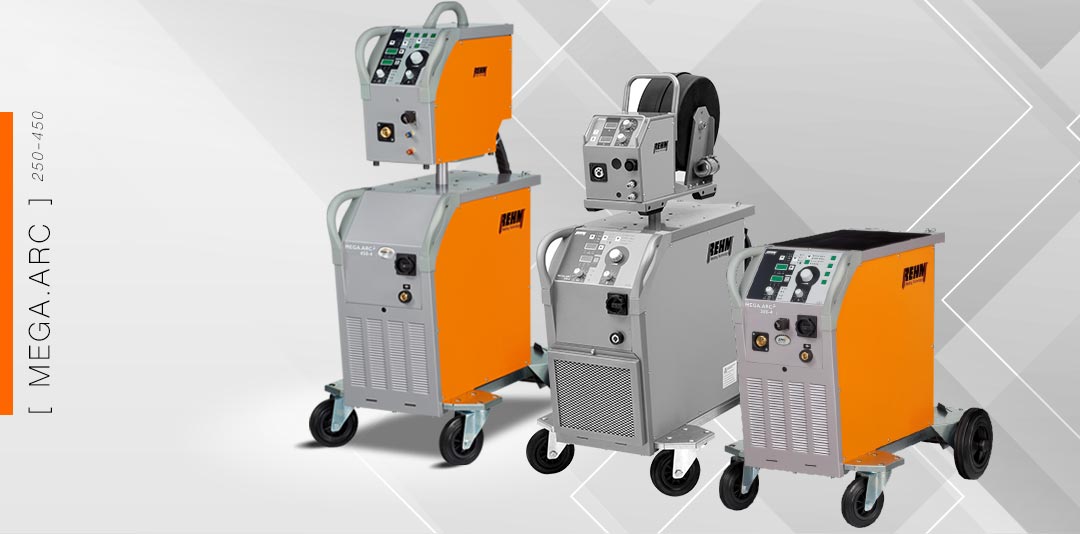

Die MEGA.ARC²-Varianten
![MEGA.ARC-Serie von Rehm MEGA.ARC-Serie](https://besmann.de/wp-content/uploads/2019/07/Rehm_MigMag_MegaArcSeries_1080.jpg)
Highlights
- Brennerkühlung: Gas oder Wasser (W)
- SMC (Smart Machine Control)
- 2-Takt-/4-Takt-Schweißen
- Punkt- und Intervall-Schweißmodus
- Speicherfunktion für Jobs
- 4-Rollen Drahtvorschub
- Ausführungen mit separatem Drahtvorschubkoffer (S)
Schweißverfahren
- MIG/MAG Konventionell
Mit MEGA.ARC erweitert sich der Anwendungsbereich des Scheißers deutlich
- Sichere Wurzelerfassung
- Besonders tiefen Einbrand
- Reduzierte Wärmeeinbringung
- Sichere Flankenerfassung
- Reduzierte Einbrandkerben
- Weniger Nahtvorbereitung
- Schweißen mit kurzem, druckvollem Lichtbogen
Der stark fokussierte Lichtbogen verändert deutlich die Einbrandverhältnisse, wodurch der Nahtöffnungswinkel verringert und neuartige Nahtgeometrien prozesssicher hergestellt werden können.
Die Vorteile der MEGA.ARC² im Überblick
- Highlights
Die Geräte der MEGA.ARC² Baureihe sind besonders robust und durchdacht und eignen sich daher speziell für den harten industriellen Einsatz beim Schweißen von dünnen oder dicken Blechen aus Stahl, Edelstahl oder Aluminium.
- Jobspeicher
Die neue MEGA-ARC² ist serienmäßig mit integriertem Jobspeicher ausgestattet. Es können pro Kennlinie 4 Einstellungen der Maschine gespeichert werden.
- Automatisierungsschnittstelle integriert
Über die serienmäßige 17-polige Fernbedienungs-Steckdose steht eine Schnittstelle mit Start/Stopp- und Strom-Fließt-Signalen sowie mit analogen Eingängen für Energie- und Drahtkorrektur zur Realisierung von Mechanisierungen zur Verfügung.
- Gleichmäßige Drahtförderung
Durch das elektronisch geregelte 4-Rollen-Drahtvorschubgerät wird der Draht immer gleichmäßig und präzise gefördert.
- Intervallschweißen
Intervallschweißen bedeutet definiertes Punktschweißen mit definierten Pausen. Vorteile: Auftragen dünnster Zusatzwerkstoffe, Reduzierung von ungewollter Wärmeeinbringung in den Grundstoff.
- Vorschubkoffer
Für die MEGA-ARC² Baureihe stehen zwei verschiedene Vorschubkoffer-Varianten zur Verfügung: der Vorschubkoffer MEGA.ARC² für die komplette Baureihe sowie der mobile Vorschubkoffer CONSTRUCTION für MEGA.ARC² 350-4 WS und MEGA.ARC² 450-4 WS.
Davon profitieren Sie von MEGA.ARC²
Kraft ohne Ende
Leistungsstärke für höchste Anforderungen
Höchste Einschaltdauer
Ideal für den industriellen Einsatzbereich
Revolutionäre SMC®-Steuerungstechnologie
Für mehr Effizienz und Qualität
Jobspeicherung
Für absolute Reproduzierbarkeit
FOCUS.ARC
Sicher und einfach = schneller und wirtschaftlicher
Breites Spektrum an Fernregelmöglichkeiten
Für jede Anwendungssituation die richtige Lösung
Einfache Handhabung
Konzentrieren Sie sich auf das Schweißen – den Rest macht SMC®
Innovative SDI®-Plus-Technologie
Für mehr Schweißnahtqualität und Präzision
Serienmäßige Autom.-schnittstelle
Für die teilautomatisierte und automatisierte Produktion
Große Typenvarianz
Für unterschiedlichste Einsatzgebiete, z.B. Schiffsbau
Serienmäßige Autom.-schnittstelle
Für die teilautomatisierte und automatisierte Produktion
Große Typenvarianz
Für unterschiedlichste Einsatzgebiete, z.B. Schiffsbau
Innovation by REHM
SMC® Inside – für perfekte Schweißergebnisse
SMC® von REHM basiert auf der intelligenten Verknüpfung von
- Stufenloser, elektronischer Drossel SDI®-Plus
- Digitaler Vorschubregelung RSC®
- Schweiß-Datenbank CCM
- Bedienoberfläche RMI
Das völlig neuartige und übergeordnete Maschinensteuerungskonzept garantiert exzellente Schweißergebnisse und macht die Bedienung einfach und absolut sicher.
![SMC-Steuerung enthalten SMC-Steuerung Inside](https://besmann.de/wp-content/uploads/2019/07/Rehm_SMC_Label.jpg)
Stepless Dynamic Induction
Die stufenlose, elektronische Schweißdrossel mit ultraschneller Regelung sorgt für ausgezeichnete Zündeigenschaften und einen hochstabilen Lichtbogen.
- Optimal stabilisierter Lichtbogen in der Zünd- und Schweißphase
- Minimierung der Spritzerbildung im Mischlichtbogen
- Deutlich weniger Nacharbeit
- Optimale Anpassung der Schweißeigenschaften an die Schweißbedingungen z.B. in Zwangslagen
SDI®-Plus – Dynamik pur in neuer Dimension
Mit der gezielten Modellierung des Lichtbogens lassen sich Eigenschaften wie Wärmeeinbringung, Spaltüberbrückung, Einbrand auf einfachste Weise optimal einstellen. Ob im konventionellen, oder dem Focus.Arc® Prozess. Ein Drehregler reicht aus, um völlig neue Dimensionen zu erschließen.
Veränderung der Wärmeeinbringung durch SDI®-Plus: Regeln Sie den Wärmeeintrag ohne Sonderverfahren einfach genau so, wie es Ihren Anforderungen am besten entspricht.
- Optimieren Sie mit SDI®-Plus den Einbrand und die Wurzelerfassung
- Reduzieren Sie die Wärmeeinbringung soweit es ihre Aufgabe erfordert
- Schweißen in Zwangslagen wird durch SDI®-Plus sicherer und einfacher
![SDI®-Plus -5,0 – hoher Wärmeeintrag](/wp-content/uploads/2019/07/Rehm_MegaArc_SMC_SDI_-5_HoherWaermeeintrag_600-512x341.jpg)
SDI®-Plus -5,0 –
hoher Wärmeeintrag
![SDI®-Plus -5,0 – hoher Wärmeeintrag](/wp-content/uploads/2019/07/Rehm_MegaArc_SMC_SDI_-5_HoherWaermeeintrag_600-512x341.jpg)
SDI®-Plus -5,0 –
hoher Wärmeeintrag
Wärmeeintrag bei einer Schweißgeschwindigkeit 0,5 m/min, Ecknaht Stahl 3,0 mm Blechdicke. Schutzgas Ar/CO2 82/18, Zusatzwerkstoff G3Si1 1,0 mm, Drahtvorschubgeschwindigkeit 3,5 m/min.
Schweißen von Mischverbindungen
Durch Optimierung des SDI®-Plus und des dadurch verringerten
Wärmeeintrages lassen sich sogar Mischverbindungen aus verzinktem Stahl und Aluminium unter Zuhilfenahme von AlSi5 Zusatzwerkstoff fügen
Realtime Speed Control
RSC® garantiert durch die Echtzeitüberwachung und die hochpräzise Regelung der Drahtvorschubgeschwindigkeit mit einem digitalen Signalgeber die konstante Drahtförderung.
- Schneller und effizienter Ausgleich der Lichtbogenlängenänderungen
- Konstante Drahtvorschubgeschwindigkeiten
Characteristic Curve Memory
CCM ist die integrierte SchweißparameterDatenbank mit dem konzentrierten Wissen praxiserfahrener Experten.
- Automatische Einstellung der optimalen Schweißparameter entsprechend der Materialstärke, Drahtdurchmesser und Spannungsstufe
- Kontinuierlicher Abgleich der Ist-Werte während des Schweißens mit den Prozessvorgaben
REHM Machine Interface
Die konsequent logische Struktur der Bedienoberfläche zeigt auf einen Blick alle Wahlmöglichkeiten.
- Spielend einfach
- Schnelle und sichere Einstellung der korrekten Schweißparameter
- Garantiert keine Fehlbedienung
Auswahl Betriebsarten
- 2-Takt
- 2-Takt mit Absenken
- 4-Takt
- 4-Takt mit Absenken
- Punktschweißen
- Intervallschweißen
Segmentanzeige Energie/Punktzeit
- Schweißstrom [A] mit Holdfunktion
- Vorschubgeschwindigkeit [m/min]
- Materialstärke Blechdicke [mm]
- Sonderparameterwert
Segmentanzeige Schweißspannung/SDI®-Plus/VD
- Schweißspannung [V] mit Holdfunktion
- SDI®-Plus-Wert bei Veränderung
- VD-Korrekturwert bei Veränderung
- Punktzeit [sek]
- Sonderparameternummer
SDI®-Plus-Regler
Einstellung der Lichtbogenhärte über die stufenlose Schweißdrossel (SDI®-Plus). Über SDI®-Plus kann das Einbrandverhalten sowohl im Standard- als auch im FOCUS.ARC® Lichtbogen zusätzlich durch den Anwender beeinflusst werden.
Anwahl Synergieprogramme
- Drahtdurchmesser 0,8 mm, 1,0 mm, 1,2 mm
- Manueller Betrieb (ohne Synergie)
- Material/Gas Kombination
Drehknopf (Inkrementalgeber)
Einstellung der Schweißenergie über
- Schweißstrom
- Drahtvorschubgeschwindigkeit
- Materialstärke
Drahtvorschubkorrektur (VD)
- Lichtbogenlängenkorrektur
FOCUS.ARC®
Der FOCUS.ARC® ist per Knopfdruck direkt aktiviert. Das aufwendige Laden spezieller Kennlinien entfällt.
Auswahl Betriebsarten
- 2-Takt
- 2-Takt mit Absenken
- 4-Takt
- 4-Takt mit Absenken
- Punktschweißen
- Intervallschweißen
Segmentanzeige Schweißspannung/SDI®-Plus/VD
- Schweißspannung [V] mit Holdfunktion
- SDI®-Plus-Wert bei Veränderung
- VD-Korrekturwert bei Veränderung
- Punktzeit [sek]
- Sonderparameternummer
Anwahl Synergieprogramme
- Drahtdurchmesser 0,8 mm, 1,0 mm, 1,2 mm
- Manueller Betrieb (ohne Synergie)
- Material/Gas Kombination
Drahtvorschubkorrektur (VD)
- Lichtbogenlängenkorrektur
Segmentanzeige Energie/Punktzeit
- Schweißstrom [A] mit Holdfunktion
- Vorschubgeschwindigkeit [m/min]
- Materialstärke Blechdicke [mm]
- Sonderparameterwert
SDI®-Plus-Regler
Einstellung der Lichtbogenhärte über die stufenlose Schweißdrossel (SDI®-Plus). Über SDI®-Plus kann das Einbrandverhalten sowohl im Standard- als auch im FOCUS.ARC® Lichtbogen zusätzlich durch den Anwender beeinflusst werden.
Drehknopf (Inkrementalgeber)
Einstellung der Schweißenergie über
- Schweißstrom
- Drahtvorschubgeschwindigkeit
- Materialstärke
FOCUS.ARC®
Der FOCUS.ARC® ist per Knopfdruck direkt aktiviert. Das aufwendige Laden spezieller Kennlinien entfällt.
Auswahl Betriebsarten
- 2-Takt
- 2-Takt mit Absenken
- 4-Takt
- 4-Takt mit Absenken
- Punktschweißen
- Intervallschweißen
Segmentanzeige Energie/Punktzeit
- Schweißstrom [A] mit Holdfunktion
- Vorschubgeschwindigkeit [m/min]
- Materialstärke Blechdicke [mm]
- Sonderparameterwert
Segmentanzeige Schweißspannung/SDI®-Plus/VD
- Schweißspannung [V] mit Holdfunktion
- SDI®-Plus-Wert bei Veränderung
- VD-Korrekturwert bei Veränderung
- Punktzeit [sek]
- Sonderparameternummer
SDI®-Plus-Regler
Einstellung der Lichtbogenhärte über die stufenlose Schweißdrossel (SDI®-Plus). Über SDI®-Plus kann das Einbrandverhalten sowohl im Standard- als auch im FOCUS.ARC® Lichtbogen zusätzlich durch den Anwender beeinflusst werden.
Anwahl Synergieprogramme
- Drahtdurchmesser 0,8 mm, 1,0 mm, 1,2 mm
- Manueller Betrieb (ohne Synergie)
- Material/Gas Kombination
Drehknopf (Inkrementalgeber)
Einstellung der Schweißenergie über
- Schweißstrom
- Drahtvorschubgeschwindigkeit
- Materialstärke
Drahtvorschubkorrektur (VD)
- Lichtbogenlängenkorrektur
FOCUS.ARC®
Der FOCUS.ARC® ist per Knopfdruck direkt aktiviert. Das aufwendige Laden spezieller Kennlinien entfällt.
