Alzmetall AB-Optionen
Eine große Auswahl an Optionen und Zubehör für die AB-Säulen- und Halbständerbohrmaschinen im Überblick
Teile Nr. 01
Sonderlackierung
DD-Glattlack
(Kleinteile DD-Strukturlack)
Teile Nr. 02
Sonderlackierung
DD-Strukturlack
Teile Nr. 03
Verankerungsteile
(Satz)
Teile Nr. 05
Sonderbetriebs-
spannung
Teile Nr. 07
Verpackung
Einwegverpackung für Alzmetall AB-Halbständerbohrmaschinen aus Holzverschlag. Verpackungsgewicht beträgt 135 kg. Verpackungsmaße je nach Modell: 2400x1000x1500mm – 2400x1000x1600mm.
Teile Nr. 08
Verpackung
Einwegverpackung für Alzmetall AB-Säulenbohrmaschinen aus Holzverschlag. Verpackungsgewicht beträgt zwischen 75kg und 105 kg. Verpackungsmaße je nach Modell: LxBxH 1200x800x2100mm bis ca. 2200x800x1600mm.
Teile Nr. 10
Wendeschalter
mit 0-Stellung, handbetätigt für Rechts- und Linkslauf
(nicht mit Pos. 20.0 + 20.1)
Teile Nr. 12
LED-Maschinenleuchte
Von ALZMETALL empfohlen. Mit radial einstellbarem Lichtstrahl, Anschlussleistung 230 V, Schutzart IP 65
Teile Nr. 17
Fußschalter
als Notausschalter. Zur Not kann per Fußdruck die Maschine sofort abgestellt werden und erhöht die Arbeitssicherheit.
Teile Nr. 20
Gewindeschneid-
einrichtung
ohne Fußschalter, für das Gewindeschneiden mit Anschlag,
Max. 6 Gewinde/min (bei Motor 1500/3000 min-1 mit Schaltstufe 1 arbeiten)
(Gewindeschneidleistung spindeldrehzahlabhängig)
Teile Nr. 20.1
Gewindeschneid-
einrichtung
mit Fußschalter, für das Gewindeschneiden mit Anschlag,
Max 6 Gewinde/min (bei Motor 1500/3000 min-1 mit Schaltstufe 1 arbeiten)
(Gewindeschneidleistung spindeldrehzahlabhängig)
Teile Nr. 24
Kühlmittel-
einrichtung A
Die Kühlmitteleinrichtung besteht aus einer Kühlmittelgrundplatte mit bearbeiteter Werkstückauflagefläche 320 x 320 mm und 2 T-Nuten, mit aufgesetzter Pumpe, einschließlich Motorschutzschalter und kompletter Armatur.
(Nettogewicht erhöht sich je nach Modell zwischen 60 – 115 kg)
Teile Nr. 25
Kühlmittel-einrichtung B
Die Kühlmitteleinrichtung B besteht aus einem separaten 33-Liter Kunststoffbehälter, einem Motorschutzschalter und einer kompletten Armatur. Auf Wunsch kann ein noch größerer Kühlmittelbehälter geliefert werden. Anbrennen kann ab jetzt fast nichts mehr.

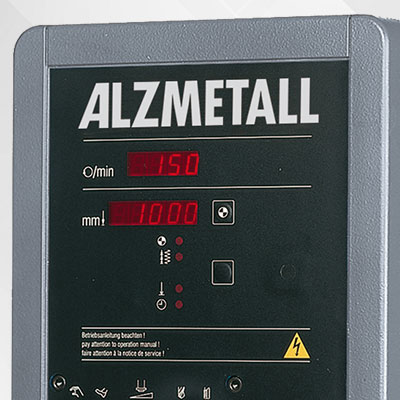

Teile Nr. 37.1
Digitale Bohrtiefenanzeige
Die digitale Bohrtiefenanzeige ermöglicht noch präziseres Arbeiten. Bohrbeginn kann über 0-Punktfestlegung eingestellt werden. Angezeigt wird die Bohrtiefe über das 5-stellige LED-Display, Ziffernhöhe beträgt 13 mm.
Teile Nr. 37.3
Aut. Bohrtiefen-
Steuerung
mit: Bohrtiefenprogramm, Spanunterbrechung, Freischneideeinrichtung, einstellbar über Digi-Pot, Anzeige digital einschl. Pos. 37.1
1 Digitale Bohrtiefenanzeige
2 Ausgangsposition
3 Spanunterbrechung
4 Endtiefe
5 Verweilzeit (Freischneiden)
6 Taste zum Nullen
7 Leuchtpunktzuordnung
8 Potentiometer
9 Digitale Drehzahlanzeige

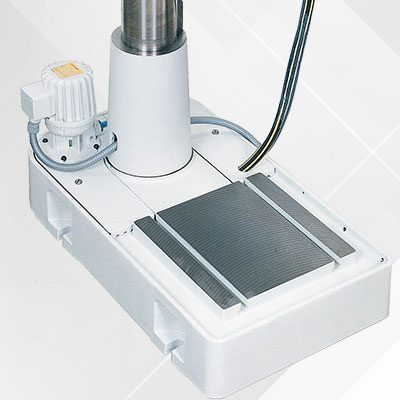

Teile Nr. 41
Kühlmittelgrund-
platte
mit bearbeiteter Werkstückauflagefläche 320 x 320 mm und 2 T-Nuten

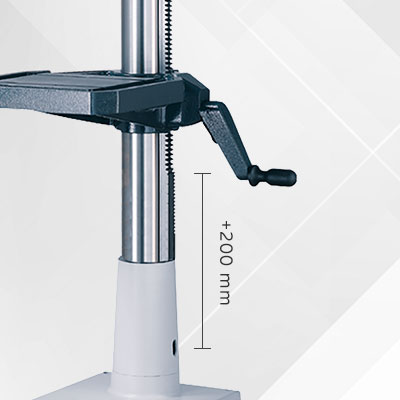

Teile Nr. 42
Verlängerte Säule
Die Säule ist um 200 mm verlängert. (Nur für SV-Modelle)

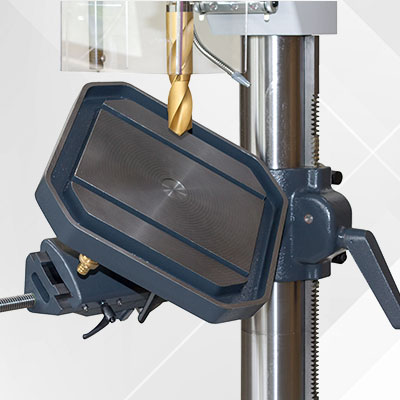

Teile Nr. 44.0
Kombinierter Bohrtisch
Wenn Werkstücke von verschiedenen Winkelstellungen gebohrt werden müssen, dann gewährleistet der Kombinations-Bohrtisch mit Einschiebeschraubstock ein komfortables und bewährtes arbeiten.
Backenbreite 125 mm, Spannweite 130 mm, und Quadrattisch 440 x 440 mm, inkl. Prismenbacken, Aufspannfläche 350 x 350 mm, (Nettogewicht erhöht sich um ca. 80 kg)
Teile Nr. 48.2
Flanschpinole
für Mehrspindelkopf / Revolverkopf
Flanschpinole inkl. Doppelte Rückholfeder zum Ausgleich bis max. 40 kg. Bei AB 50 bis 50 kg.
Teile Nr. 48.5
Rückholfeder
Verstärkte Rückholfeder zum Ausgleich bis max. 10 kg
Für AB 26 | AB 34 | AB 40
Teile Nr. 50.6
Bohrtiefen Feineinstellung
Bohrtiefen Feineinstellung und -Festanschlag, Einstellwert 0,1 mm,
Achtung: Spindelhub reduziert sich um 20 mm
Spindelkreuztisch
Vereinfachen Sie die Werkstückpositionierung. Die Millimeterskala an der Grifftrommel mit einer Auflösung von 0,1 mm ermöglicht auch bei schneller Verstellung ein sicheres Ablesen des Verstellweges.
Teile Nr. 810854
Teile Nr. 810854
Größe 300: Querweg 160 mm, Längsweg 350 mm, Aufspannfläche mit Wasserrinne 600 x 240 mm, 3 T-Nuten, Gewicht ca. 56 kg.
Teile Nr. 810856
Teile Nr. 810856
Größe 500: Querweg 300 mm, Längsweg 470 mm, Aufspannfläche mit Wasserrinne 800 x 320 mm, 4 T-Nuten, Gewicht ca. 122 kg
Teile Nr. 102.5
Positionsanzeige
für Spindelkreuztische der Größen 400 und 500. Mit Trägerwinkel für Anbau an Bohrmaschine,
Anzeigeschritt 5 oder 10 μm, umschaltbar, einschl. Preset und Memofix, gekapselte Längenmeßsysteme
Auswahlmatrix
Gleitkreuztische

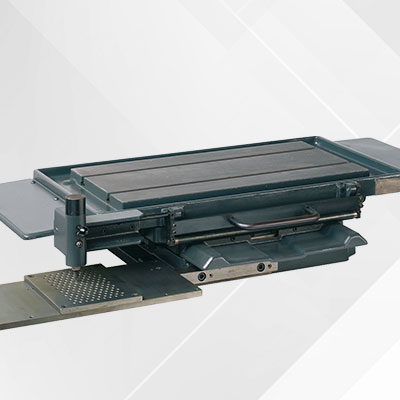

Teile Nr. 810776
Gleitkreuztisch
Gleitkreuztisch 760 x 425 mm, Aufspannfläche 600 x 325 mm, Höhe 170 mm, Verschiebeweg längs 400 mm, quer 200
mm, mit verstellbaren Endanschlägen für Längs- und Querbewegung; 2 T-Nuten 14 mm, Abstand 160 mm, zulässiges
Transportgewicht ca. 150 kg, zulässige Bohrkraft 15000 N (ab AB 34/SV) Gewicht ca. 140 kg
Ständerbohrmaschinen mit hohem Rationalisierungseffekt. Schwere Werkstücke oder Vorrichtungen lassen sich schnell, leicht und präzise und in jeder Richtung in die Bearbeitungsposition bringen. Arbeitsbereich: 400 mm x 200 mm Tischgröße: 760 mm x 425 mm Aufspannfläche: 600 mm x 325 mm
Teile Nr. 816600
Gleitkreuztisch
Gleitkreuztisch 880 x 425 mm, Aufspannfläche 820 x 410 mm, Verschiebeweg längs 400 mm, quer 200 mm (ab AB 50).
Gewicht ca. 190 kg.
Ständerbohrmaschinen mit hohem Rationalisierungseffekt. Schwere Werkstücke oder Vorrichtungen lassen sich schnell, leicht und präzise und in jeder Richtung in die Bearbeitungsposition bringen. Arbeitsbereich: 400 mm x 200 mm Tischgröße: 760 mm x 425 mm Aufspannfläche: 600 mm x 325 mm
Teile Nr. 37721
Positions-
einrichtung
zum Gleitkreuztisch, 760 x 425 mm
Teile Nr. 37804
Positions-
einrichtung
zum Gleitkreuztisch, 880 x 425 mm
Teile Nr. 810776
Schablonenplatte
zur Positioniereinrichtung:
Größe 1, 160 x 220 mm
Größe 2, 290 x 220 mm
Größe 3, 420 x 220 mm
Teile Nr. 101.5
Bohrungen
Bohrungen mit gehärteter Buchse A 5 x 12, DIN 179
Teile Nr. 101.7
Montageleisten
Entscheidungsmatrix für den Aufbau von Spindel- und Gleitkreuztische
| Größe | AB 26/SV | AB 34/SV | AB 34/HST | AB 40/SV | AB 40/HST | AB 50/SV | AB 50/HST |
|---|---|---|---|---|---|---|---|
| 200 | • | x | x | x | x | x | x |
| 300 | • | x | x | x | x | x | x |
| 400 | • | • | x | • | x | • | x |
| 500 | x | x | • | x | • | • | • |
| Gleitkreuztisch' 810776 | x | • | • | • | • | • | • |
| Gleitkreuztisch 816600 | x | x | • | x | • | • | • |
x = Aufbau nicht möglich | • = Aufbau möglich | •• = Aufbau nur mit Montageleisten möglich.
Achtung: Bei Ausführung mit Kombitisch 44.0 Tabelle nicht gültig!
