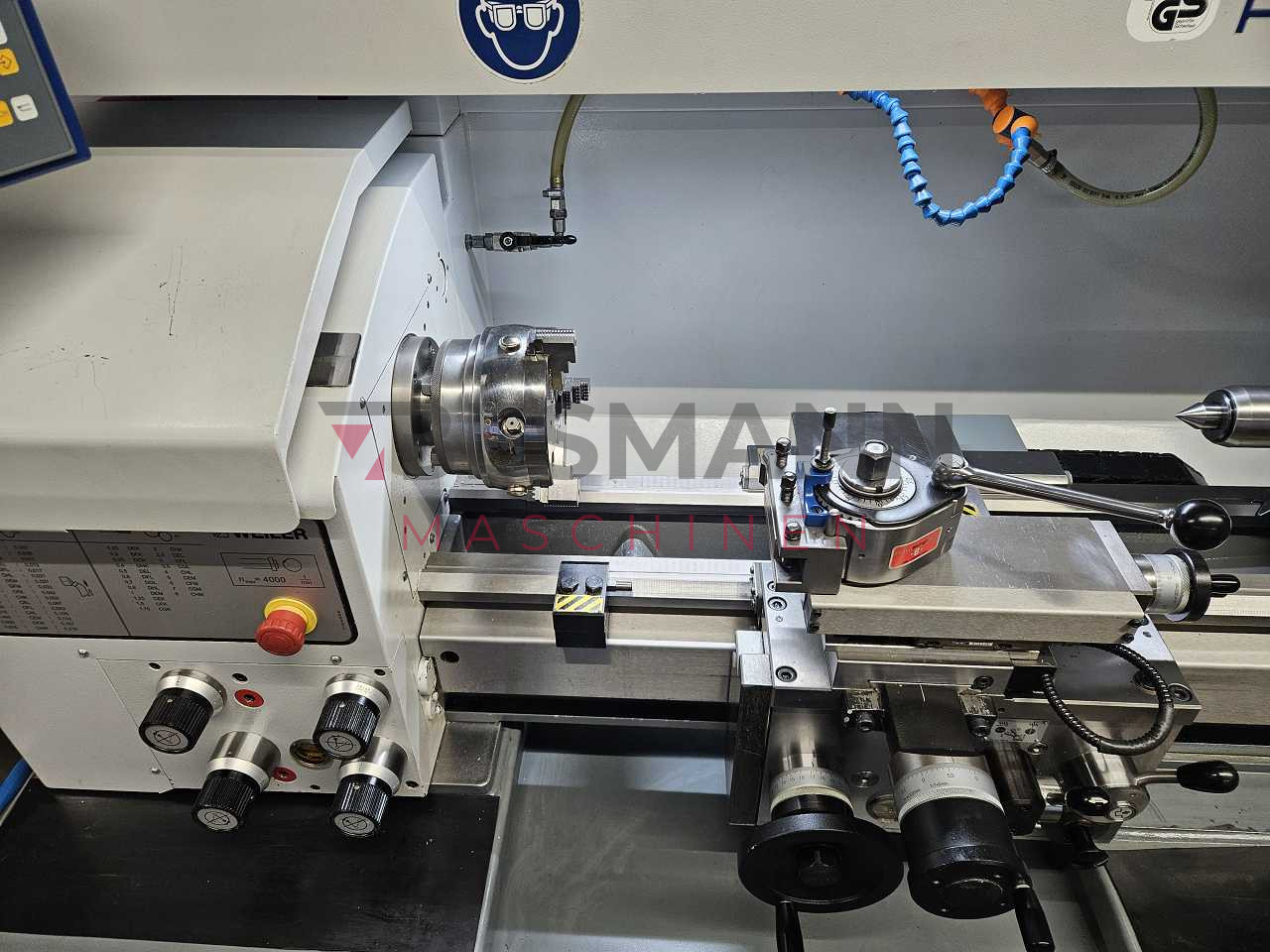

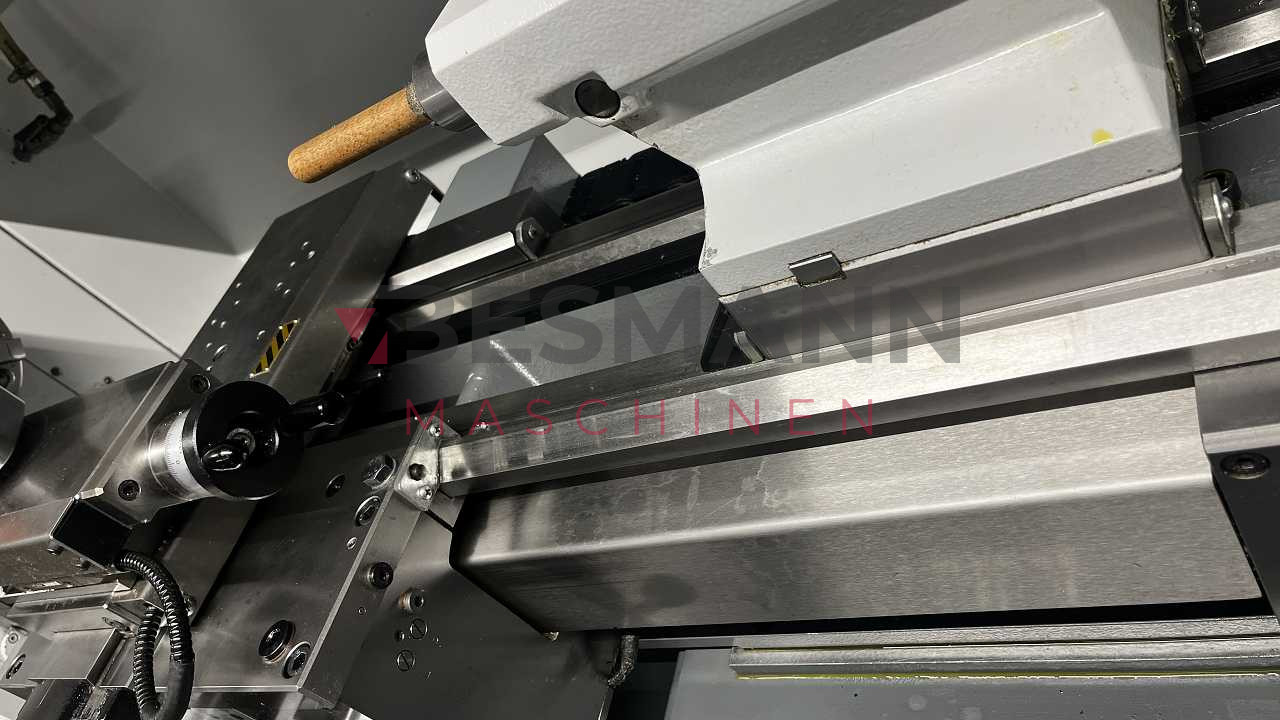

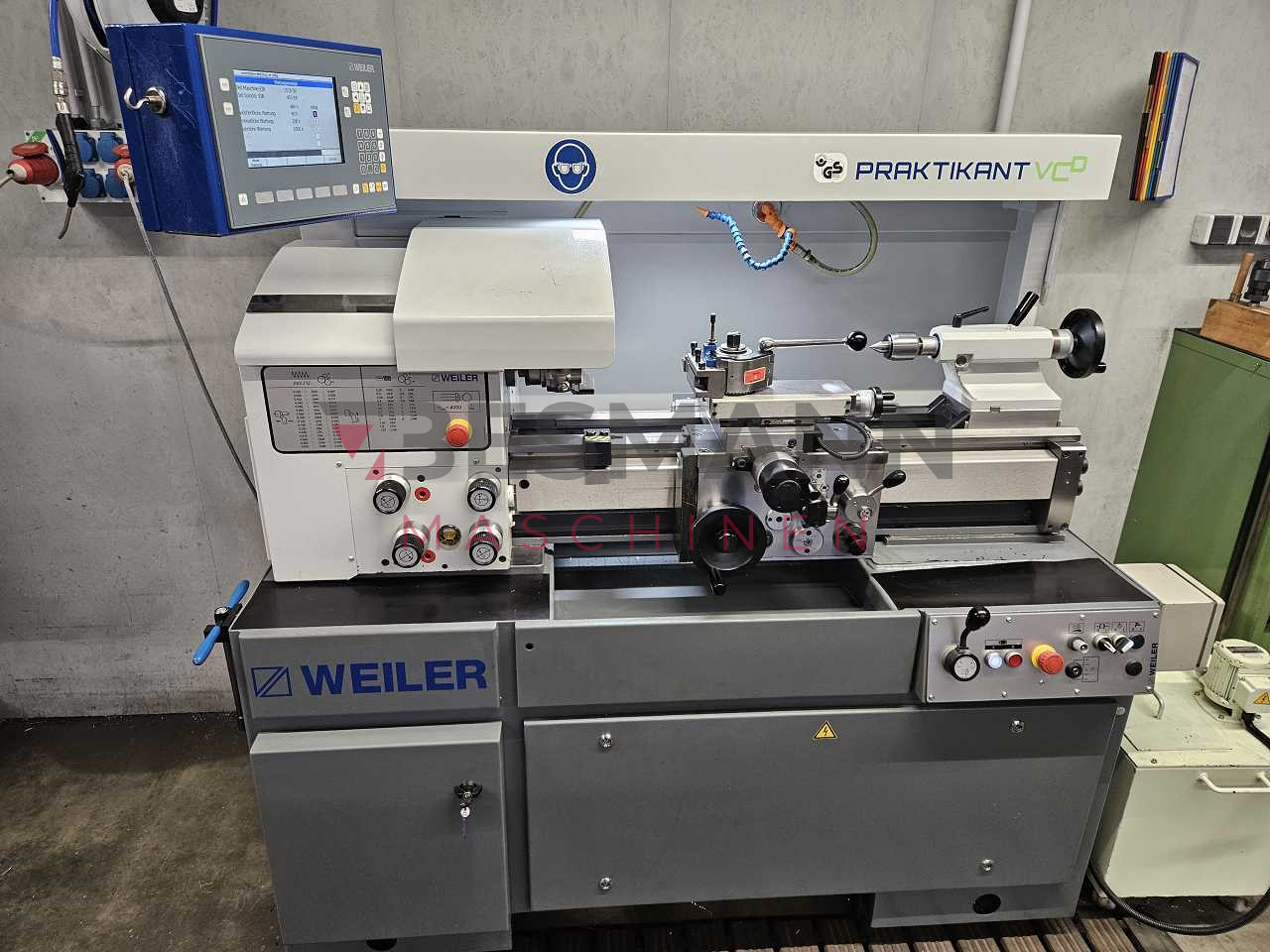

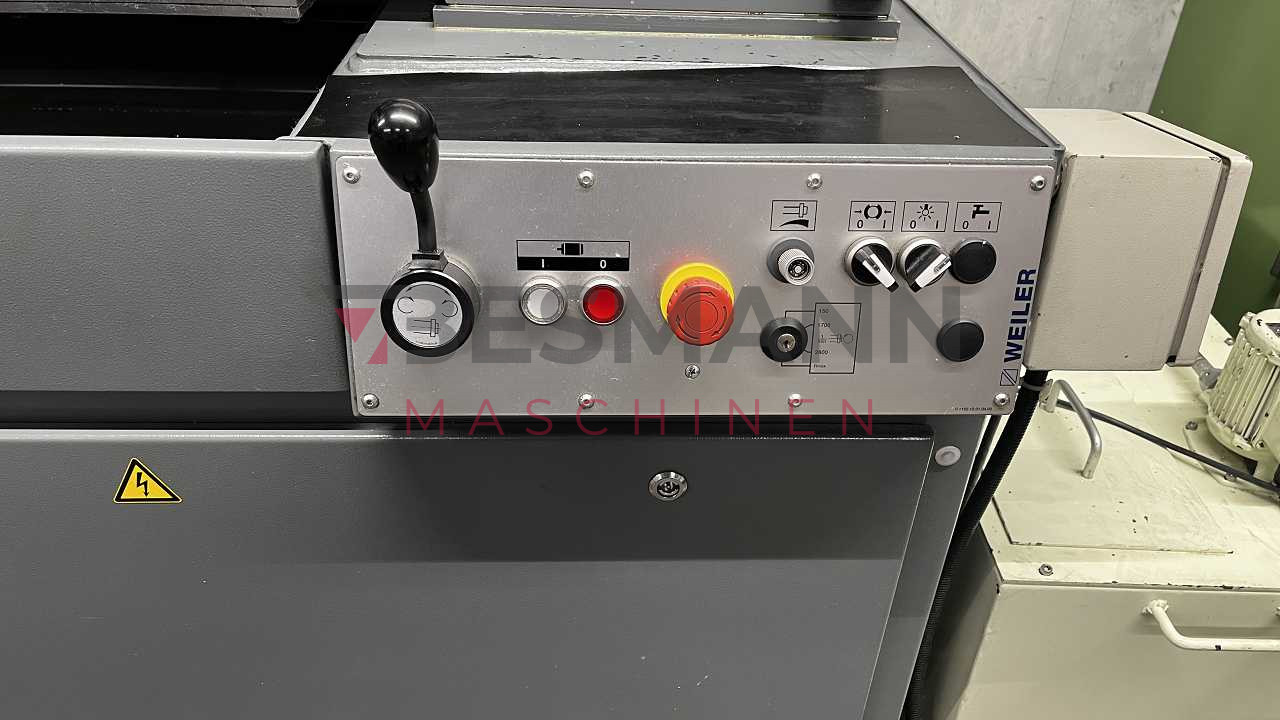

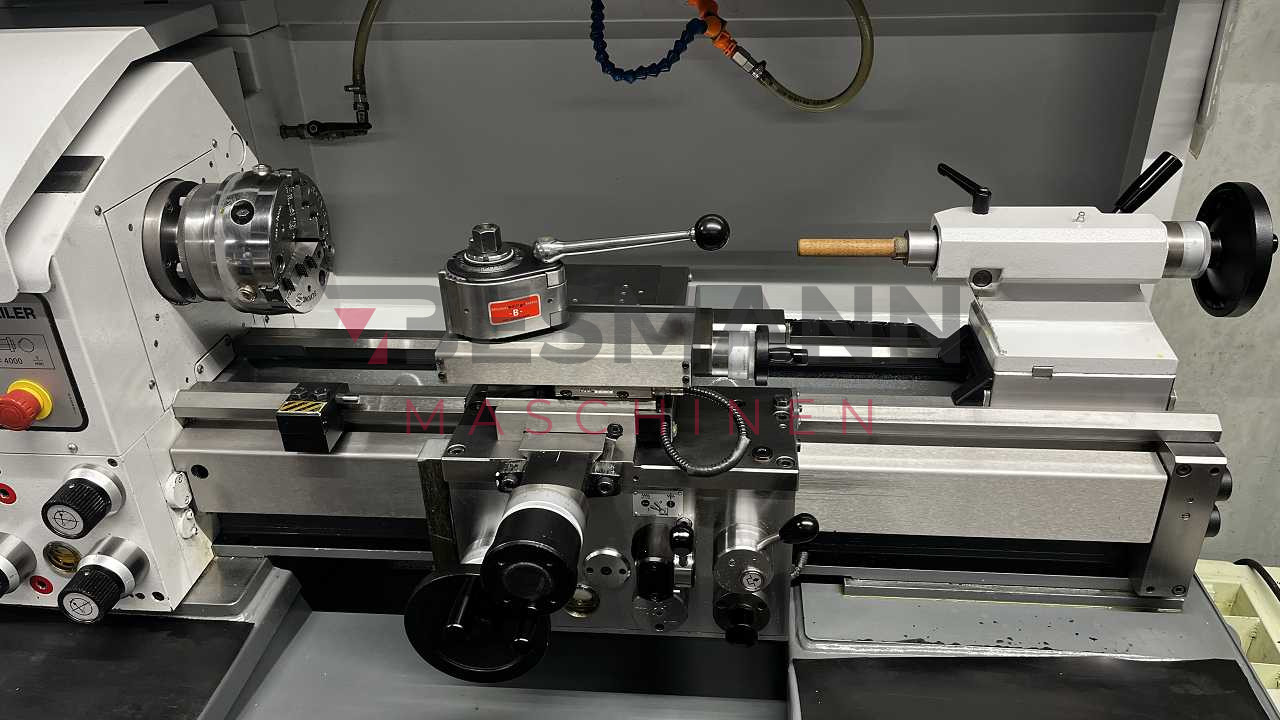

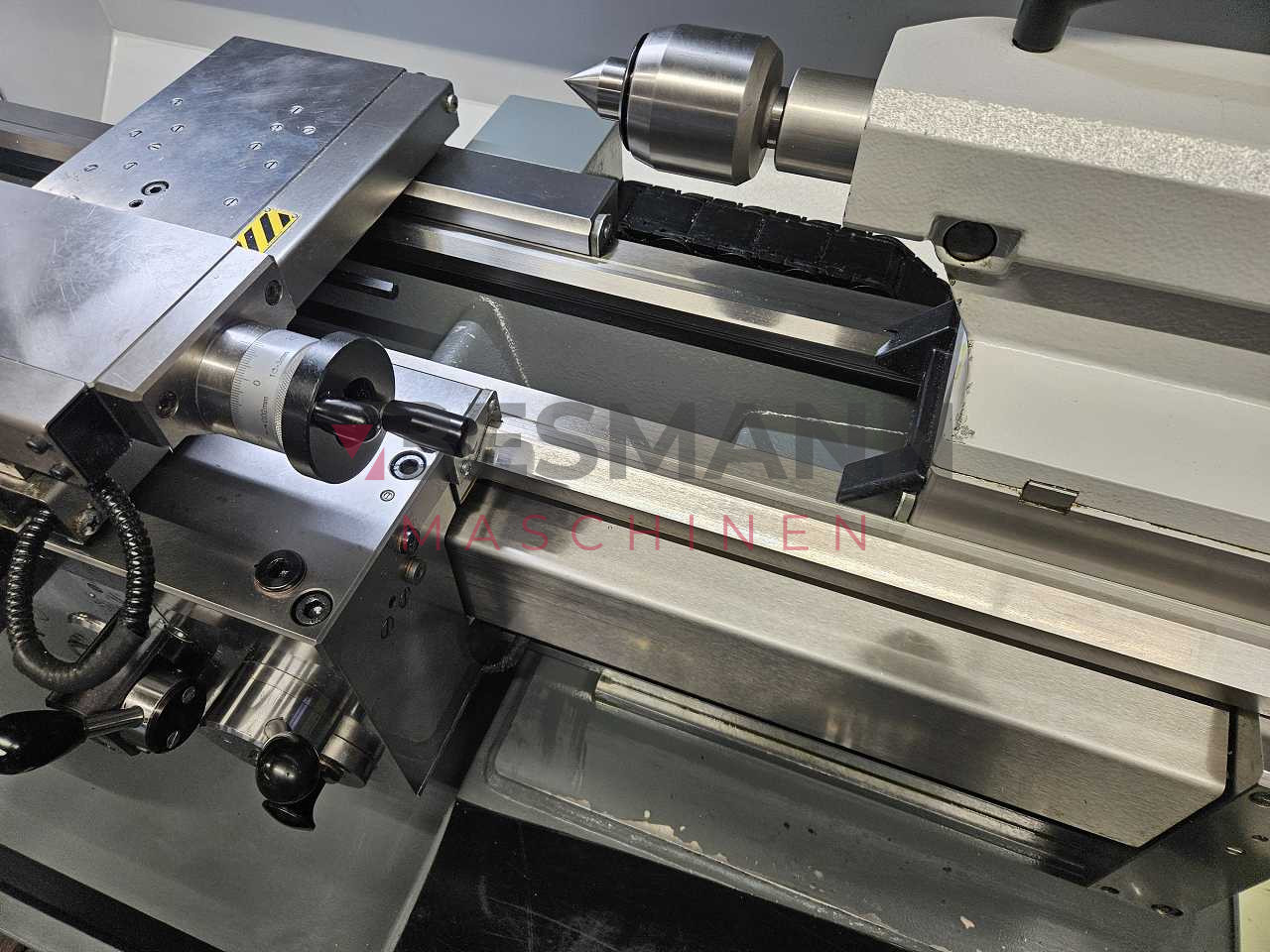

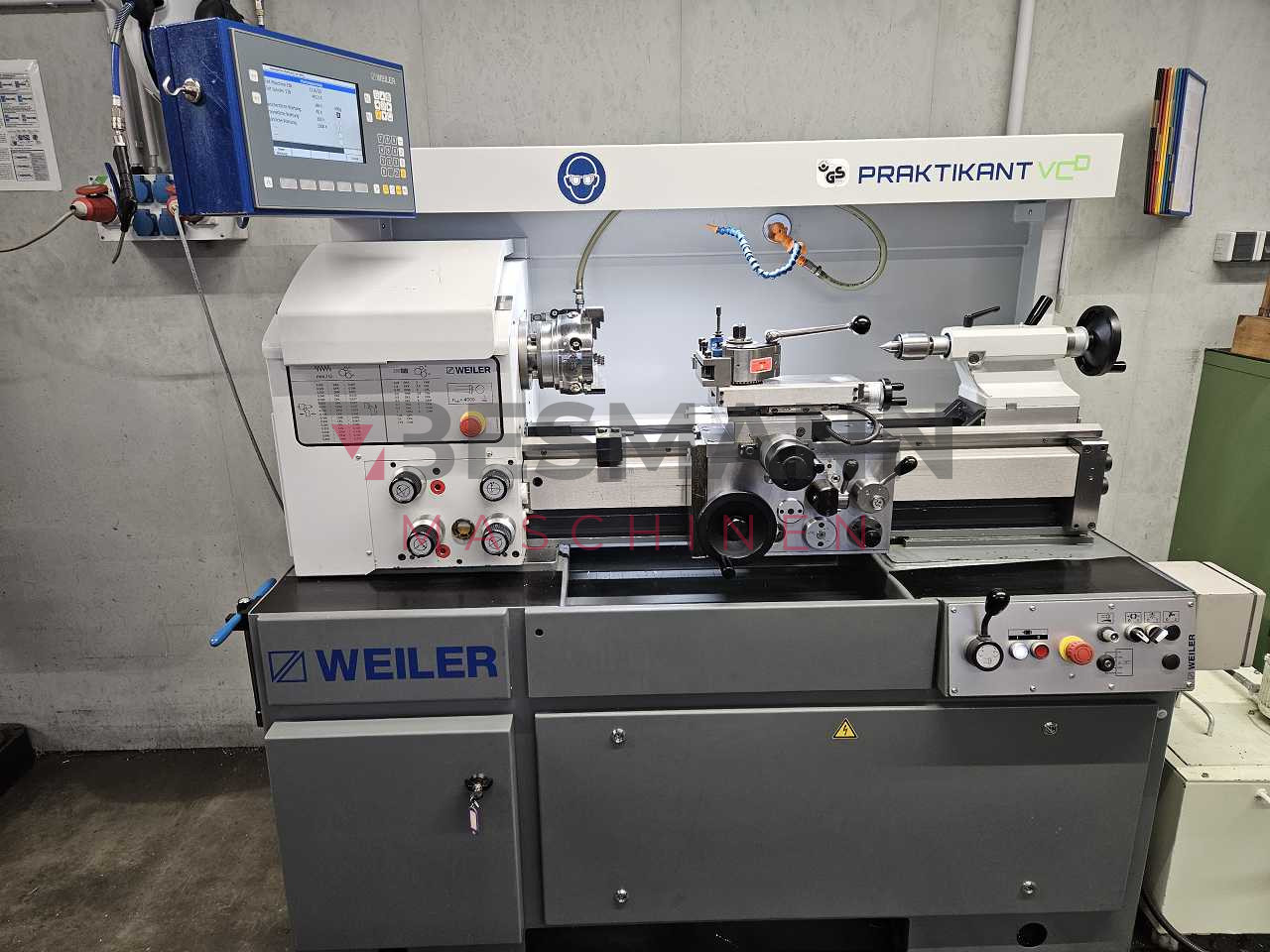

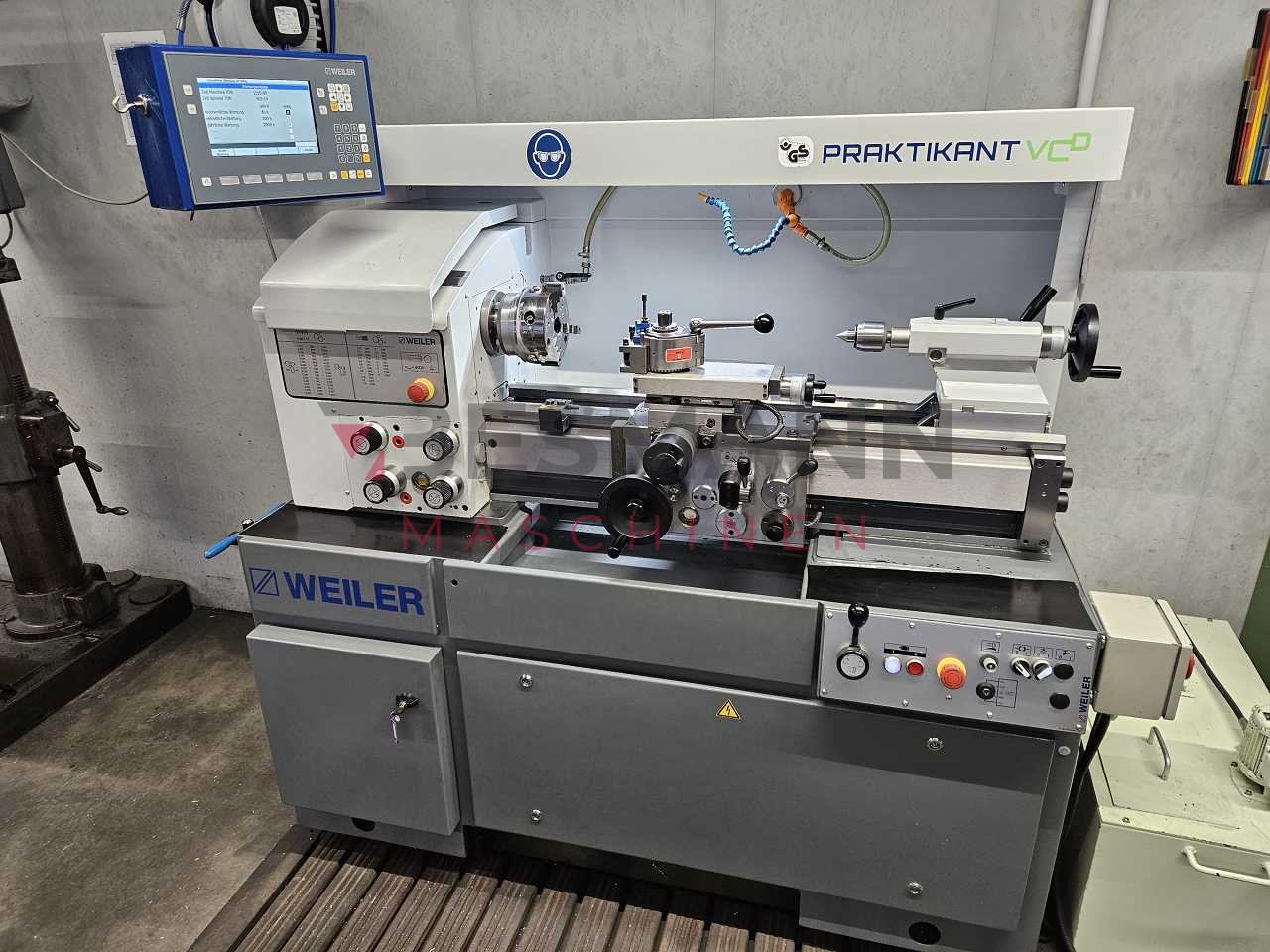

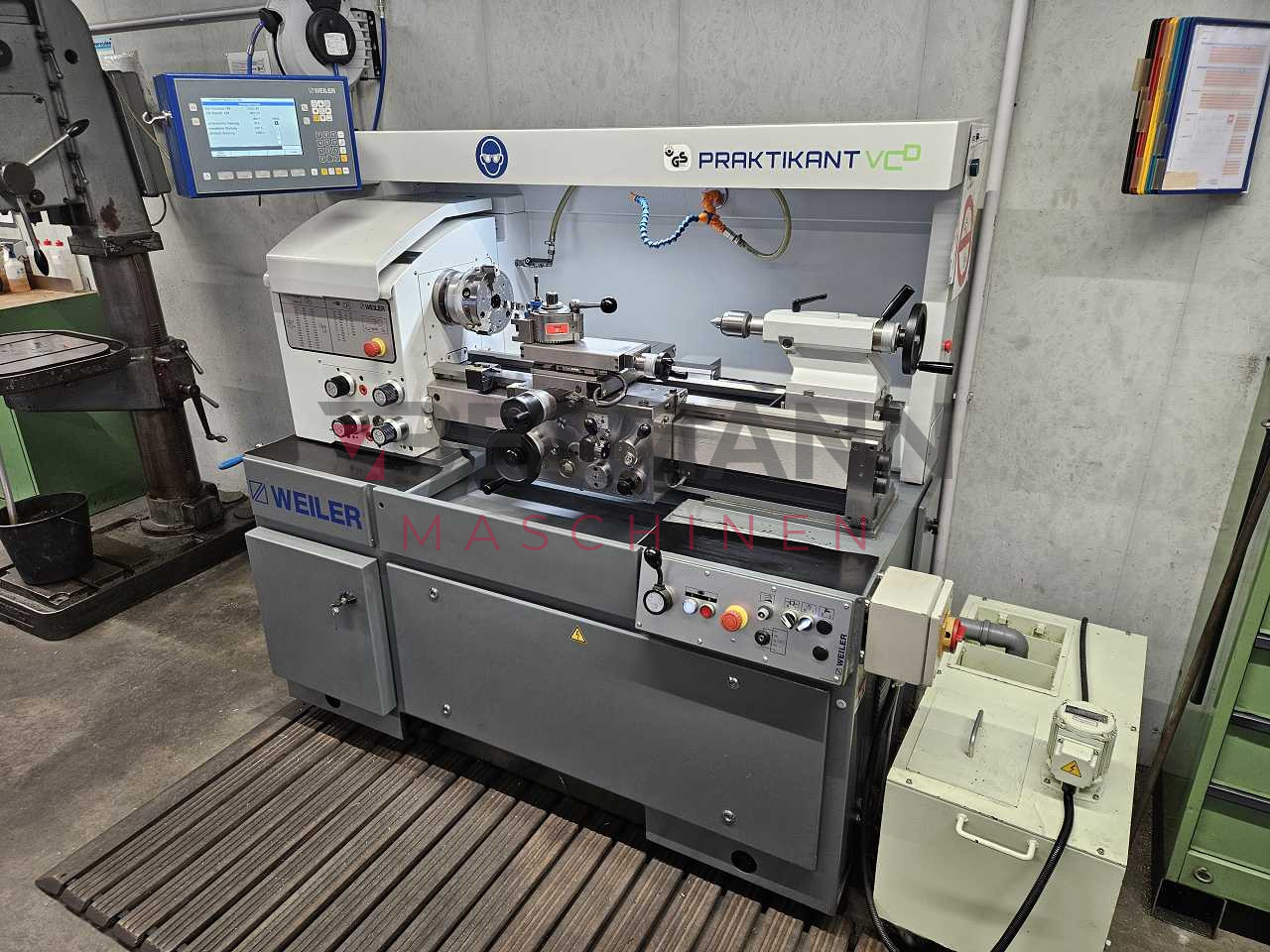

Weiler Praktikant VCD Präzisions Drehmaschine (2021)

Weiler Praktikant VCD Präsizions Drehmaschine (2021)

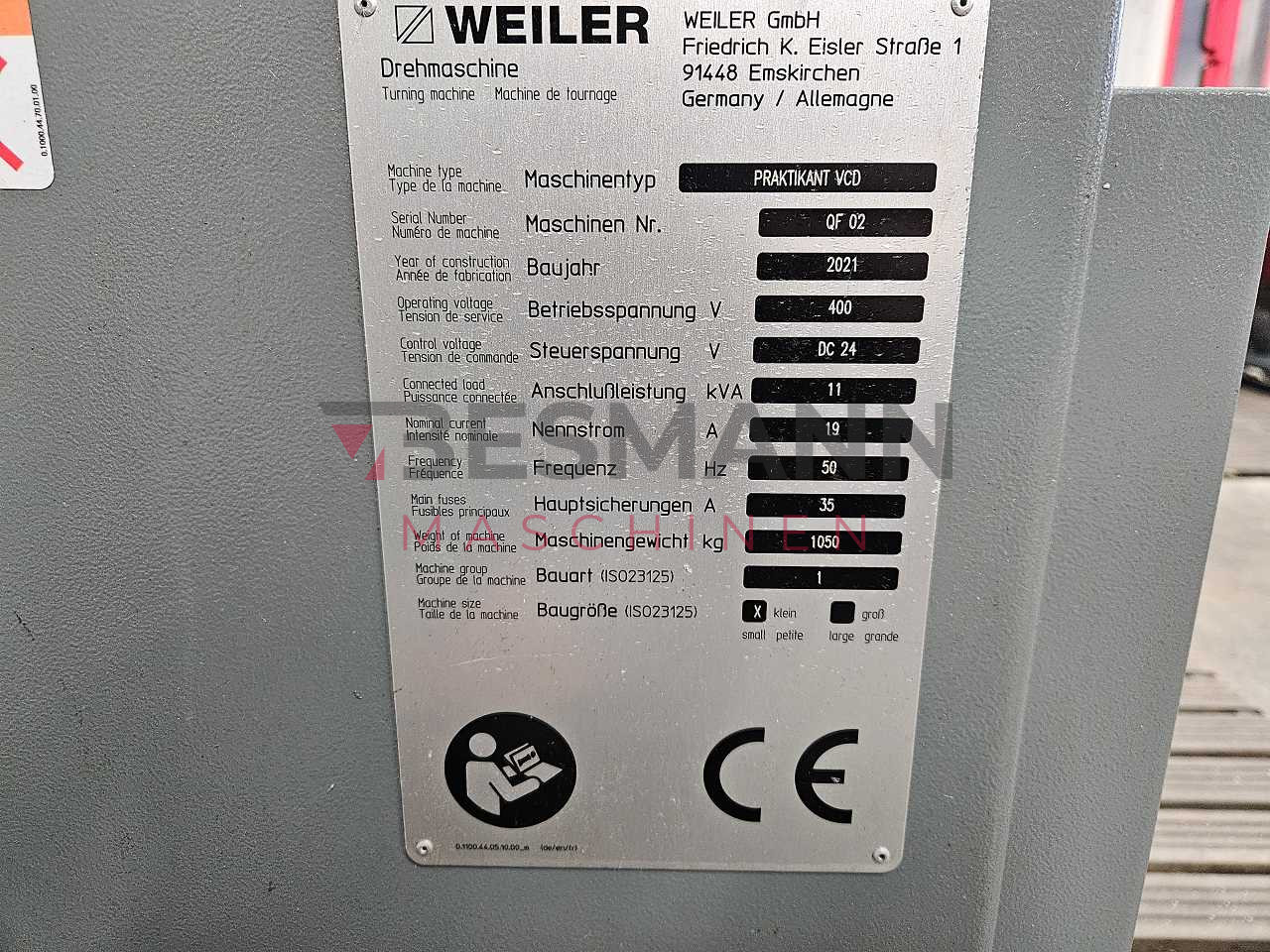

Hersteller: Weiler
Typ: Praktikant VCD Präsizions Drehmaschine
Baujahr: 2021

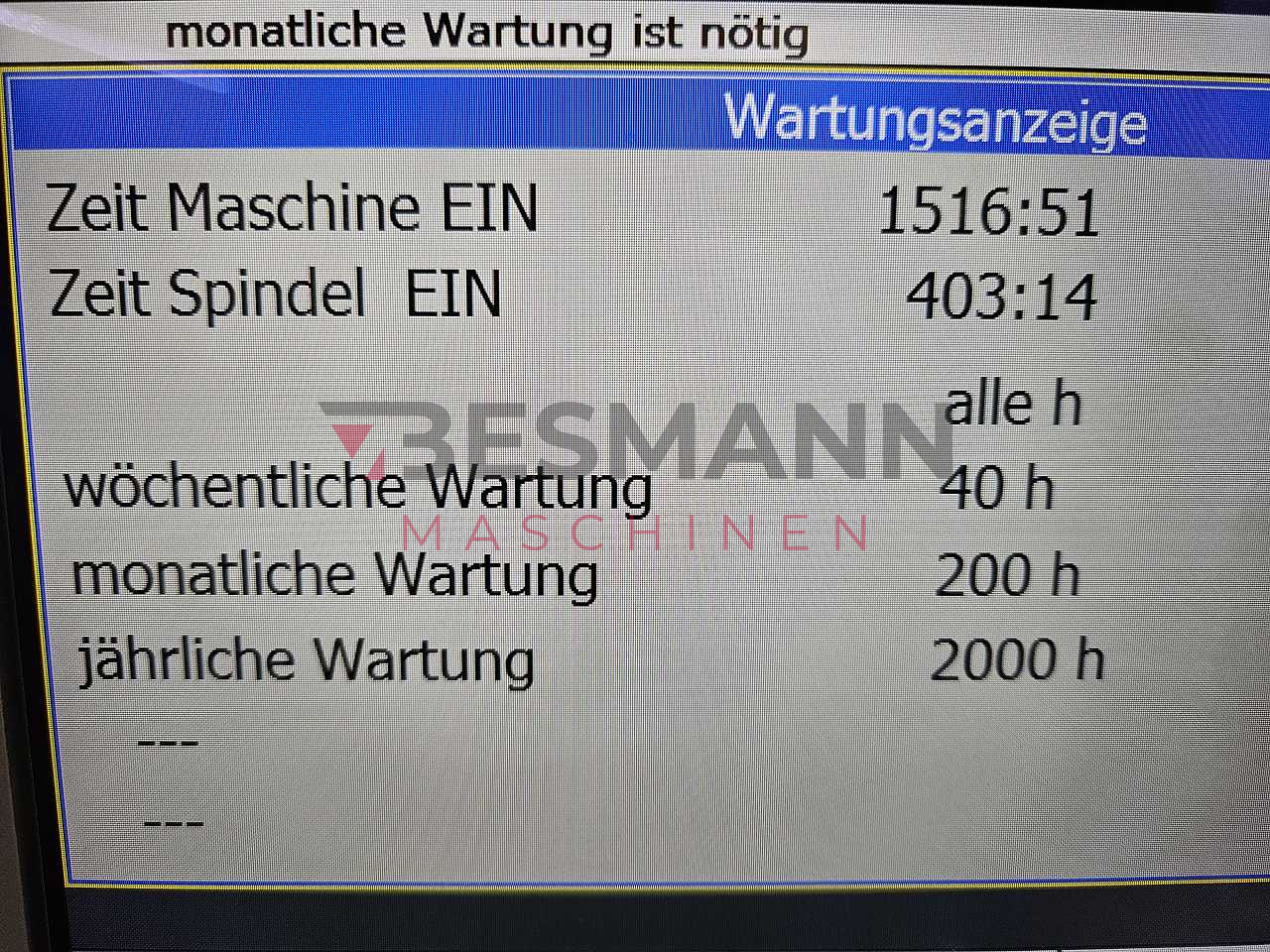

Zustand: gebraucht, sehr gut, neuwertig, inkl. neue Wartung und Vermessungsprotokoll vor Verkauf.
Spitzenweite 650 mm
Spitzenhöhe 160 mm.
Umlaufdurchmesser über Bett 320 mm
Umlaufdurchmesser über Planschieber 190 mm
Verschiebeweg des Planschiebers 150 mm.
Verschiebeweg des Obersupports 110 mm
Schwenkbereich Obersupport +/-65 °
Führungslänge des Bettschlittens 350 mm
Bettbreite 205 mm
Drehmeisselquerschnitt (Höhe x Breite) 20 x 20 mm
Höhe vom Oberschlitten bis Drehmitte 30 mm
Spindelkopf nach ISO DIN 702-3 (DIN55027) Grösse 5
Spindeldurchmesser im vorderen Lager 70 mm
Spindelbohrung 43 mm
Innenkegel der Hauptspindel Metrisch 50
Antriebsleistung 6 kW.
Drehzahlbereich 30 – 4000 U/min
Anzahl der Getriebestufen 1
Anzahl der Drehzahlen stufenlos.
Anzahl der Vorschübe 24
Längs 0,02 – 0,63 mm/U
Plan 0,006 – 0,2 mm/U
Pinolendurchmesser 40 mm.
Pinolenhub 85 mm
Innenkegel der Pinole 3 Mk
Gewicht, ohne Verpackung und Zubehör ca. 1150 kg
Länge / Breite / Höhe, netto 1720x890x1700 mm.
Spindelstock / Rückwand / Schiebeschutzhaube Lichtgrau RAL 7035
Maschinenunterbau / Maschinenbett Basaltgrau RAL 7012

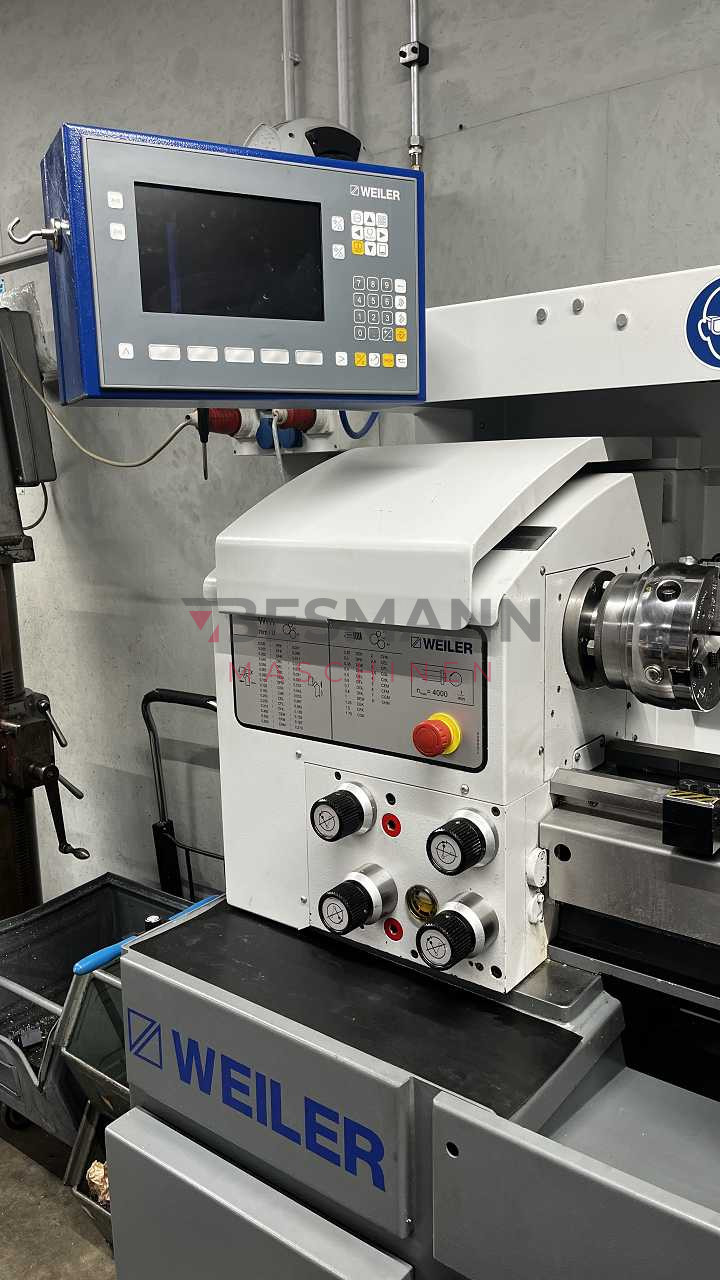

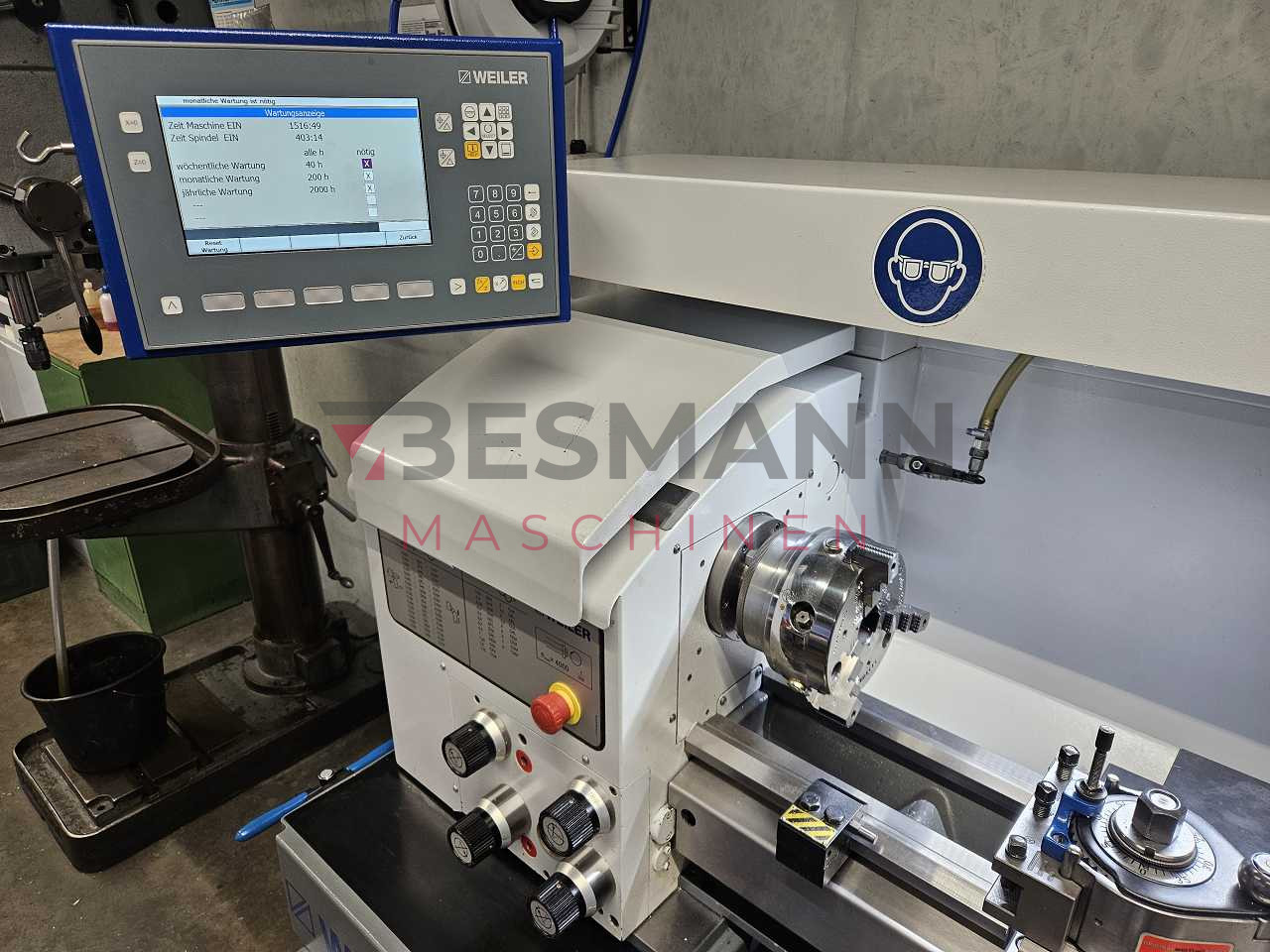

Gehäuse der Bildschirmanzeige Blau NCSS 4550-R80B.
