Weiler E30 Zyklendrehmaschine (2004)

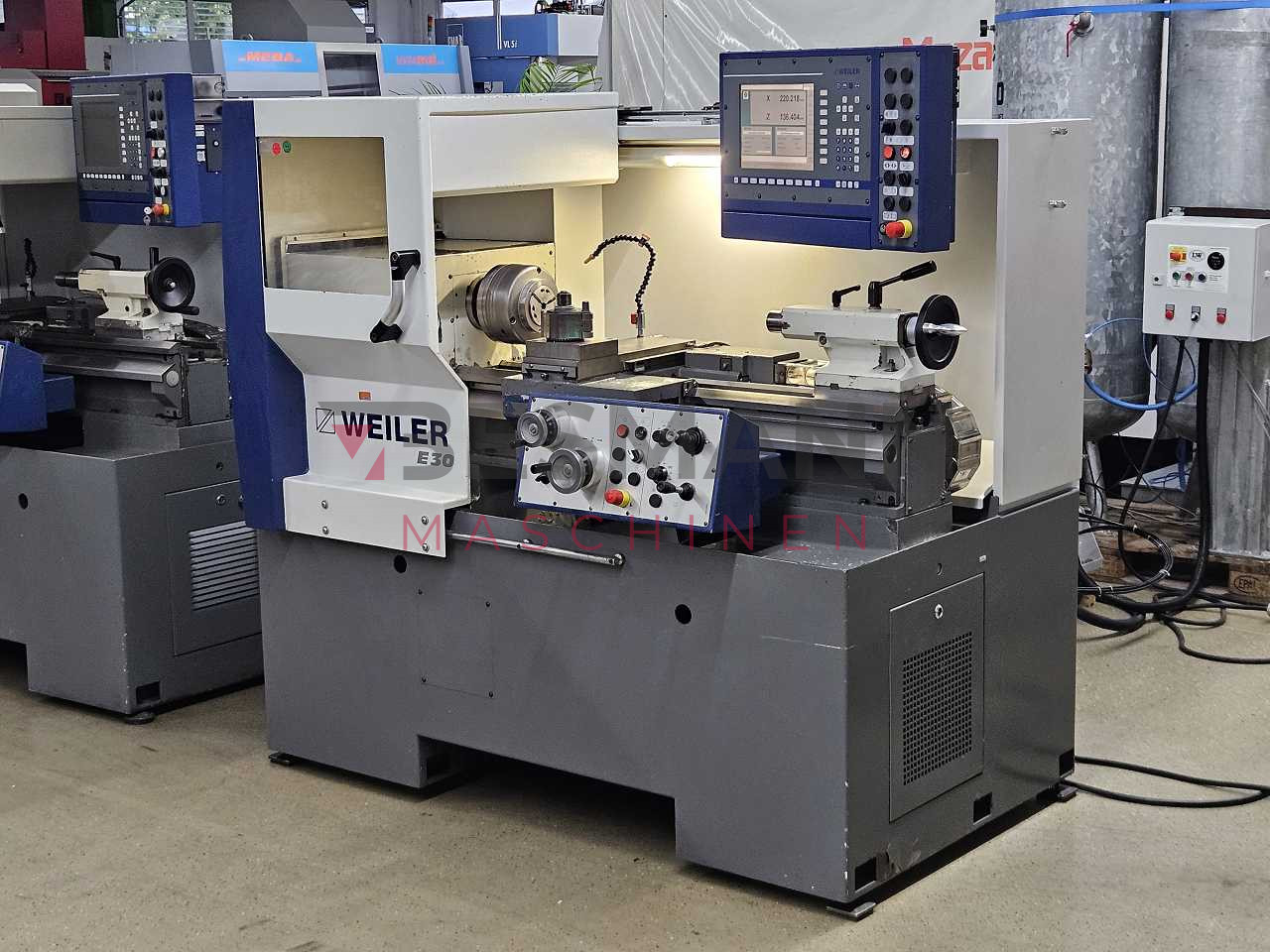

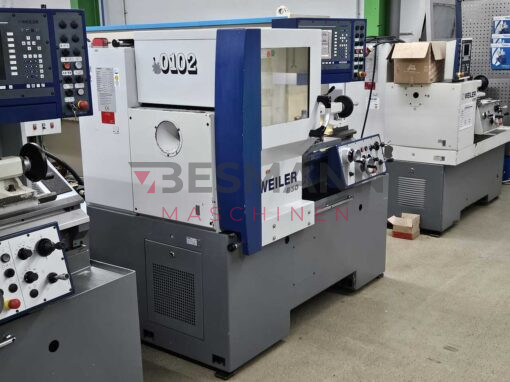

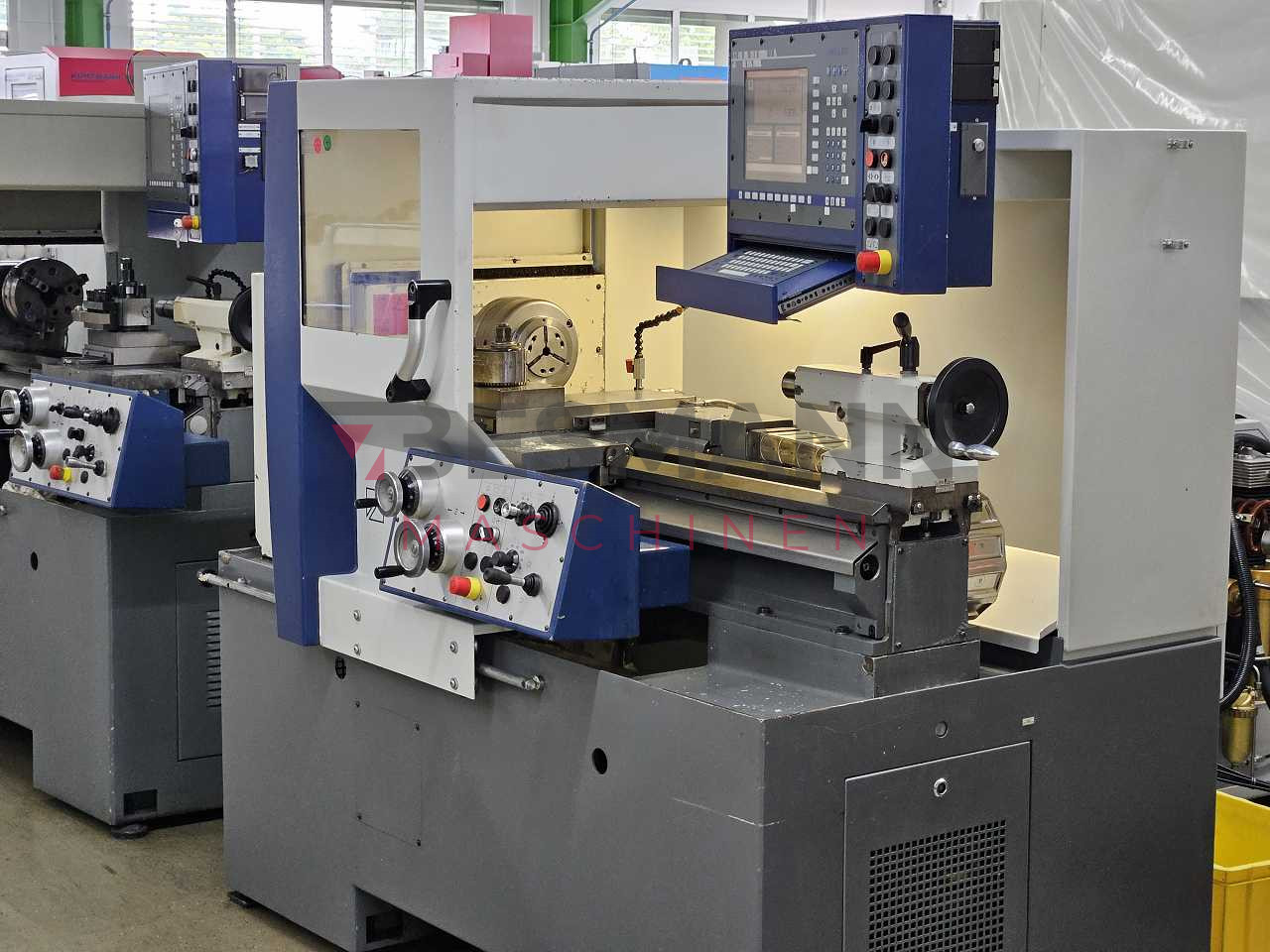

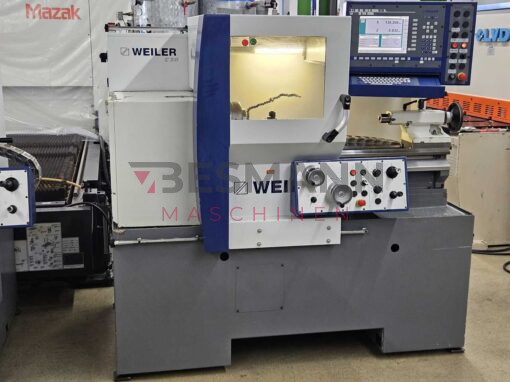

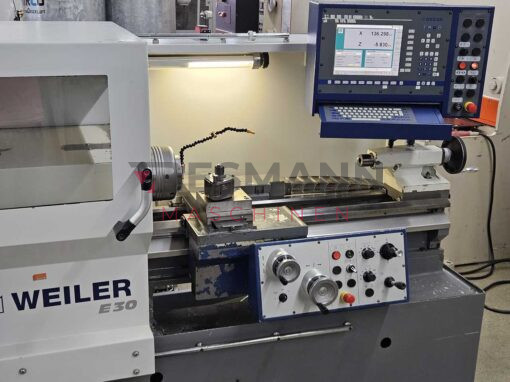

Weiler E30 Zyklendrehmaschine
Hersteller: Weiler
Typ: E30 Zyklendrehmaschine
Baujahr: 2004

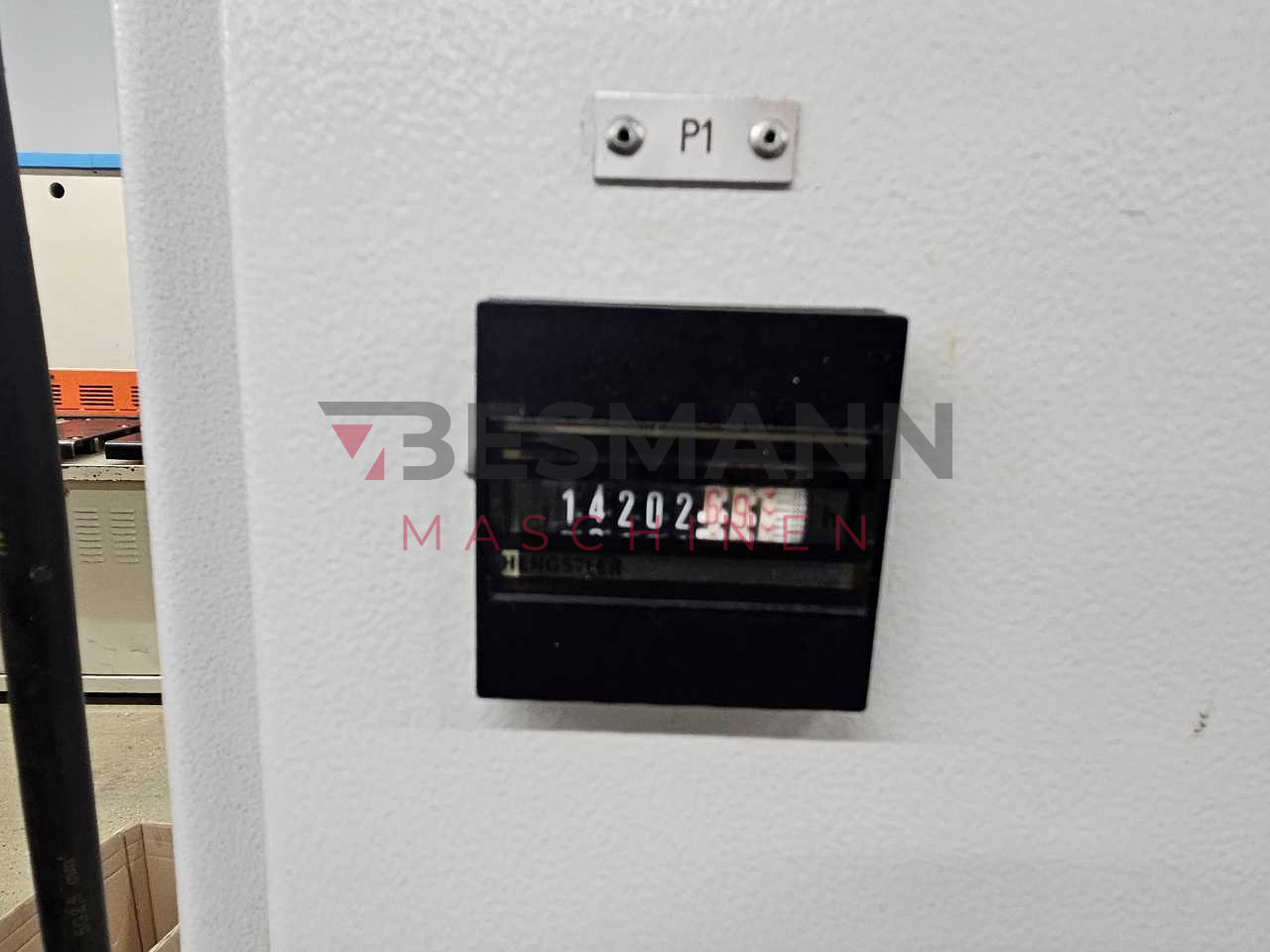

Einschaltstunden: 14.202h
Zustand: gebraucht, gereinigt, geprüft, unter Strom und vorführbereit
Drehdurchmesser max. 330 mm
Drehlänge 750 mm
Spitzenhöhe 165 mm
Umlaufdurchmesser über Bett 330 mm
Umlaufdurchmesser max. über Planschieber 160 mm
Planschieberweg 180 mm
Bettschlittenlängsweg 395 mm
Drehzahlbereich 4.500 U/min
Max. Drehmoment 165 Nm
Spindelkopf DIN 55027 / 5
Spindeldurchmesser im vord. Lager 70 mm
Spindelbohrung 40 mm
Werkzeugträger MultiFix B
Pinolenhub 110 mm
Pinolendurchmesser 50 mm
Reitstockaufnahme MK 3
Eilgang max. 10 m/min
Vorschubkraft 6 / 3 kN
Vorschubbereich 0 – 20 mm/-1
Gewindeschneiden:
– metrisch 0,1 – 400 mm
– Zoll 1/4 – 56 G/1″
– Modul 0,125 – 28 mm.II
– DP 1 – 224 G/”.II
Anzahl der Gewindegänge max. 50
Gesamtleistungsbedarf 10 kVA
Maschinengewicht ca. 1,5 t
Raumbedarf ca. 2,8 x 2,0 x 2,0 m

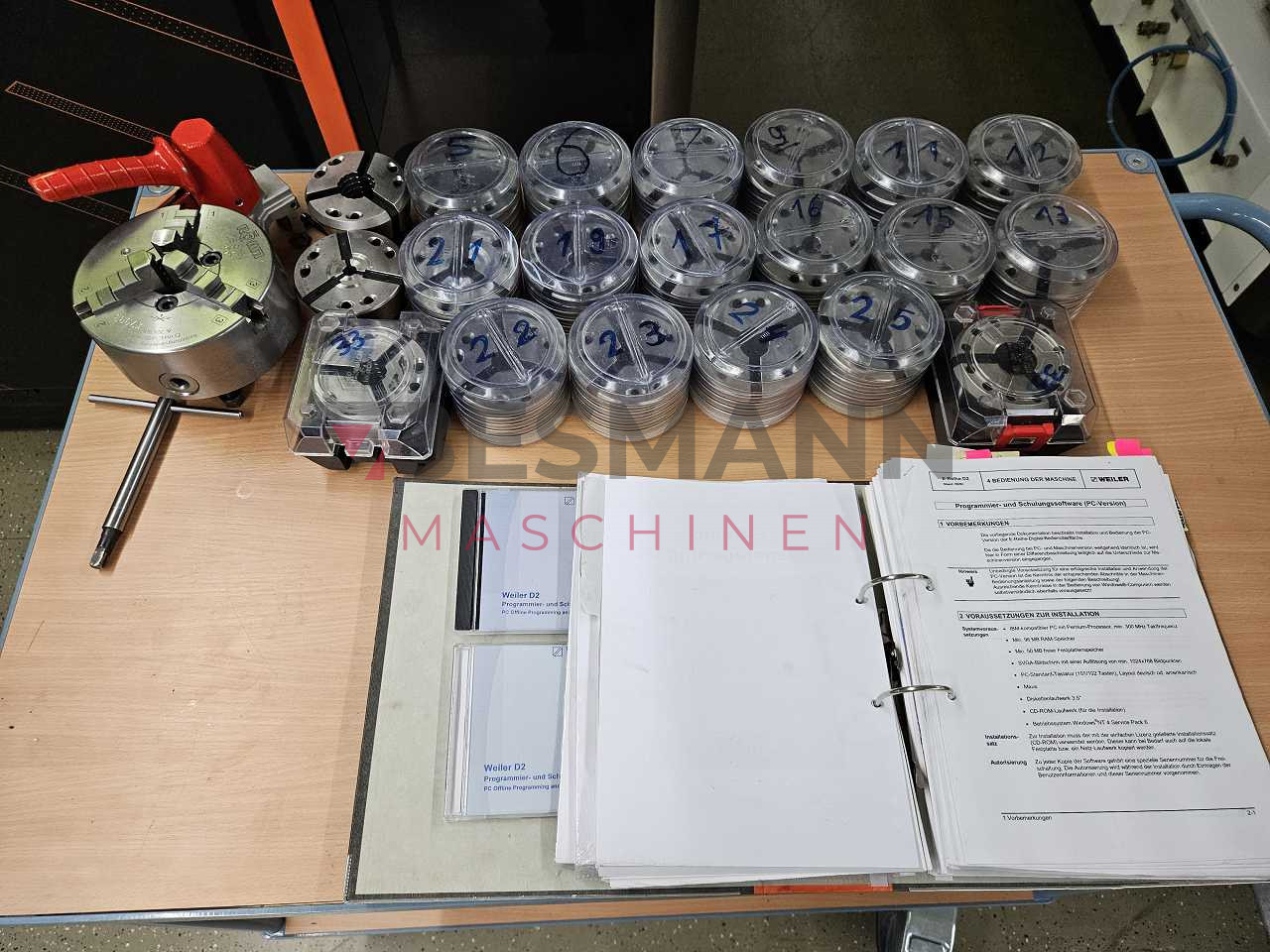

Lieferumfang:
– Maschinenleuchte
– Kühlmittelanlage

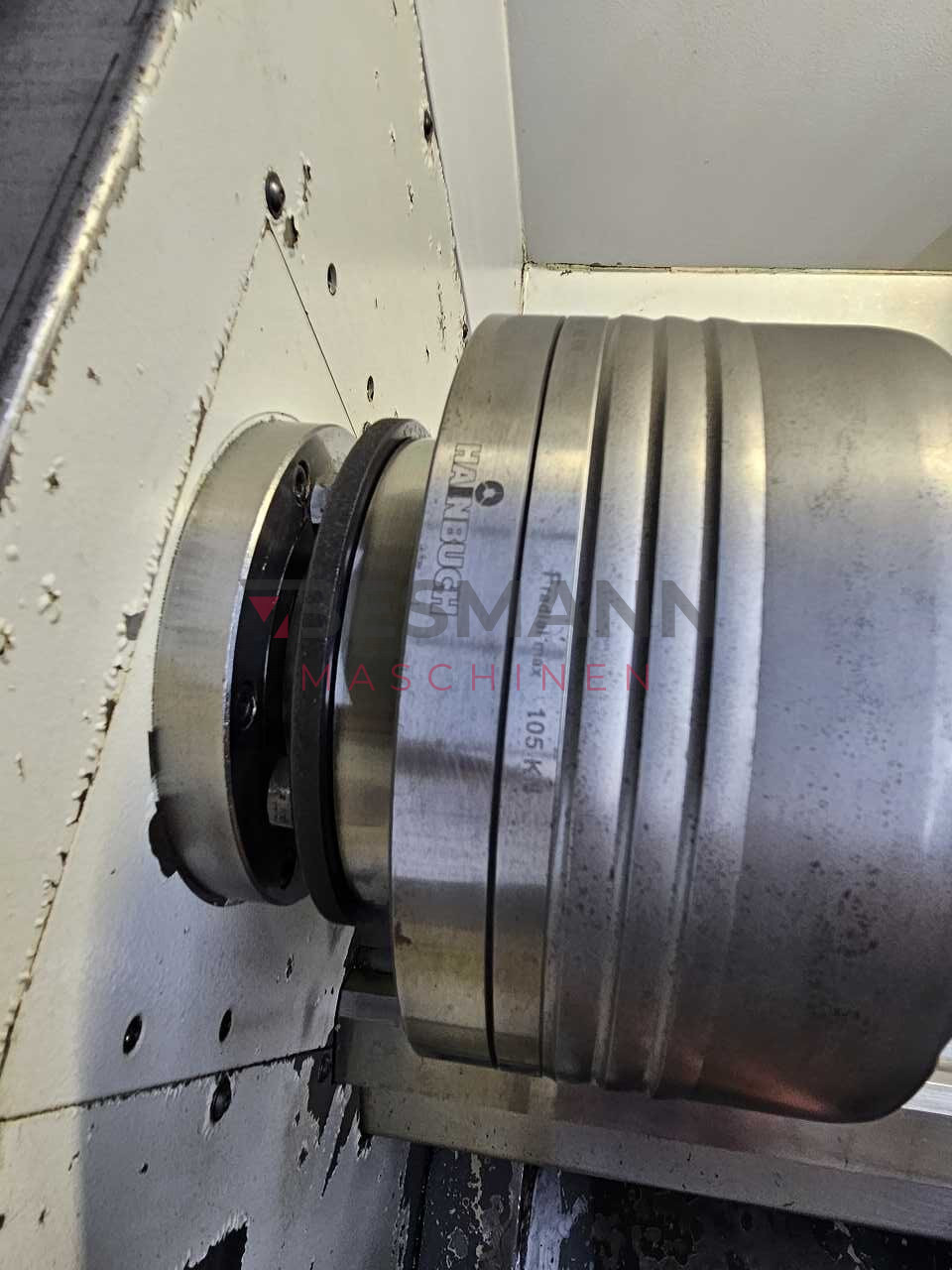

– Hainbuch Spanzangenfutter Torok 65 inkl 21 Spanzangen

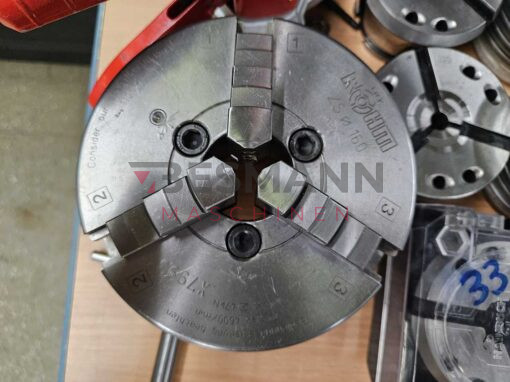

– Dreibackenfutter Röhm 160mm
– Original Dokumentation inkl. CD

Funktionsvideo: Weiler E30 Zyklendrehmaschine
