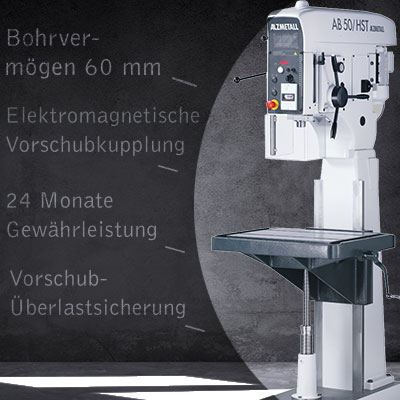

Alzmetall AB 50/HST Säulenbohrmaschine
Serienmäßige Ausrüstung
- Elektromagnetische Vorschubkupplung mit Überlastsicherung und elektrischer Griffkreuzschaltung
- Hauptschalter abschließbar
- Motorschutzschalter
- Pilzdrucktaster (verrastend) für NOT-AUS
- Drehzahlverstellung elektro-mechanisch
- Drehzahlanzeige digital
- Spindelschutz elektrisch abgesichert
- Schutzart IP 54
- Motor-Isolationsklasse “F” (155°)
- Lackierung: DD-Struckturlack lichtgrau RAL 7035,
anthrazit RAL 7016, schwarz - Maschinenöl Erstfüllung: Gebinde, lose Mitlieferung
| Bohrleistung in Stahl (St60) | 50 mm | |
| Bohrleistung in Guss (GG 20) | 60 mm | |
| Bohrvermögen in Stahl (St60) | 60 mm | |
| Gewindeschneiden (St60)* | M 42 | |
| Gewindeschneiden in Guss (EN-GJL-200)* | M 60 | |
| Kurzspindel | MK 4 / MT 4 | |
| Ausladung | 330 mm | |
| Abstand Spindel-Tisch min./max. | 257 / 919 mm | |
| Abstand Spindel-Grundplatte max. | - | |
| Maschinentisch, nutzbare Auflage (bxt) | 742 x 460 mm | |
| T-Nuten, Anzahl x Breite x Abstand | 2 x 14 x 224 mm | |
| Säulendurchmesser | 290 mm | |
| Spindelhub | 200 mm | |
| Vorschübe | 0,15-0,2-0,3-0,36 mm/U | |
| Höhe der Maschine | 2140 mm | |
| Nettogewicht ca. | 850 kg | |
| Drehzahlverstellung | stufenlos | |
| Motor: n = 1500/3000 min-1 mit Getriebe Spindeldrehzahlen |
3,6 / 4,3 kW 60-1530 min-1 oder 50-1280 min-1 |
*(Option 20.0 oder 20.1 erforderlich)
Produkteigenschaften
Drehzahlverstellung
Die Drehzahl lässt sich sehr bequem und einfach über das stufenlose Drehkreuz einstellen. Doch drehen Sie nicht zu stark am Rad, sondern drehen Sie sich lieber vor Freude am Arbeiten.
Highlights
Ein Bohrvermögen von 60 mm kombiniert mit einer elektromagnetischen Vorschubkupplung und einer Vorschub-Überlastsicherung sind nur drei Highlights dieser AB-Modellserie.
Drehzahlanzeige
Die digitale Drehzahlanzeige ermöglicht akkurates Arbeiten und ermöglicht die konstante Überwachung der Drehzahlgeschwindigkeit. Präzision auf einem neuen Level.
Qualitätsverliebt
Innenverstärkte Säule aus Grauguss und eine 24-Monate Garantie verdeutlichen die Vorliebe für eine Fertigung, die mit Stolz das Zertifikat “Made in Germany” trägt.
Optionen
LED-Maschinenleuchte
Teile-Nr. 12.1: Für eine moderne Arbeitsumgebung ist diese Ausstattungsmöglichkeit nicht wegzudenken. Die Beleuchtung ermöglicht ein komfortableres und sicheres Arbeiten. Mit radial einstellbarem Lichtstrahl Anschlussleistung beträgt 230 V, Schutzart IP 65.
Wendeschalter
Teile Nr. 10: mit 0-Stellung, handbetätigt für Rechts- und Linkslauf (nicht mit Pos. 20.0 + 20.1)
Kühlmitteleinrichtung A
Teile Nr. 24: Die Kühlmitteleinrichtung besteht aus einer Kühlmittelgrundplatte mit bearbeiteter Werkstückauflagefläche 320 x 320 mm und 2 T-Nuten, mit aufgesetzter Pumpe, einschließlich Motorschutzschalter und kompletter Armatur. (Nettogewicht erhöht sich um ca. 80 kg)
Gewindeschneid-
einrichtung
Teile Nr. 20.1: mit Fußschalter, für das Gewindeschneiden mit Anschlag,
max. 6 Gewinde/min
(Gewindeschneidleistung Spindeldrehzahlabhängig)
Digitale Bohrtiefenanzeige
Teile-Nr. 37.1: Die digitale Bohrtiefenanzeige ermöglicht noch präziseres Arbeiten. Bohrbeginn kann über 0-Punktfestlegung eingestellt werden. Angezeigt wird die Bohrtiefe über das 5-stellige LED-Display, Ziffernhöhe beträgt 13 mm.
Bohrtiefen Feineinstellung
Teile Nr. 50.6: Bohrtiefen Feineinstellung und -Festanschlag, Einstellwert 0,1 mm,
Achtung: Spindelhub reduziert sich um 20 mm
