Alzmetall AB 26/SV Säulenbohrmaschine
Serienmäßige Ausrüstung
- Elektromagnetische Vorschubkupplung mit Überlastsicherung und elektrischer Griffkreuzschaltung
- Hauptschalter abschließbar
- Motorschutzschalter
- Pilzdrucktaster (verrastend) für NOT-AUS
- Drehzahlverstellung stufenlos, mechanisch
- Drehzahlanzeige digital
- Spindelschutz elektrisch abgesichert
- Schutzart IP 54
- Motor-Isolationsklasse “F” (155°)
- Lackierung: DD-Struckturlack lichtgrau RAL 7035, anthrazit RAL 7016, schwarz
Bohrleistung in Stahl (St60) | 26 mm | |
Bohrleistung in Guss (GG 20) | 30 mm | |
Bohrvermögen in Stahl (St60) | 30 mm | |
Gewindeschneiden (St60)* | M 20 | |
Gewindeschneiden in Guss (EN-GJL-200)* | M 24 | |
Kurzspindel | MK 3 / MT 3 | |
Ausladung | 293 mm | |
Maschinentisch, nutzbare Auflage (bxt) | 515 x 360 mm | |
T-Nuten, Anzahl x Breite x Abstand | 2 x 14 x 224 mm | |
Abstand Spindel-Tisch min./max. | 90 / 675 mm | |
Abstand Spindel-Grundplatte max. | 1191 mm | |
Grundplatte | 720 x 450 mm | |
Säulendurchmesser | 115 mm | |
Spindelhub | 160 mm | |
Vorschub | 0,1-0,2-0,3-0,4 mm/U | |
Höhe der Maschine | 1865 mm | |
Nettogewicht ca. | 360 kg | |
Drehzahlverstellung | stufenlos | |
Motor: n = 750/1500 min-1 Spindeldrehzahlen ODER |
1,0 / 1,6 kW 120-2200 min-1 |
|
Motor: n = 500 / 1500 min-1 Spindeldrehzahlen |
0,5/1,5 kW 80-2200 min-1 |
*(Option 20.0 oder 20.1 erforderlich)
Produkteigenschaften
![Highlight: Stufenlose Drehzahlverstellung](https://besmann.de/wp-content/uploads/2018/09/AB_Ausstattung_StufenloseDrehzahlverstellung.jpg)
Drehzahlverstellung

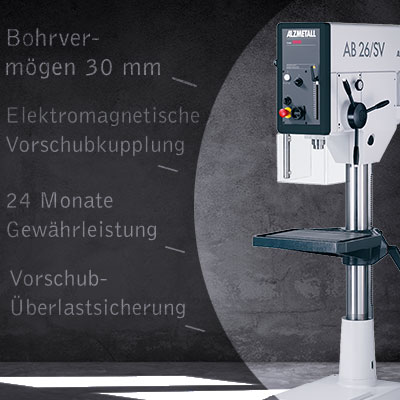

![Weitere Highlights: 30mm Bohrvermögen, Elektromagnetische Vorschubkupplung, 24 Monate Gewährleistung, Vorschub-Überlastsicherung](https://besmann.de/wp-content/uploads/2018/09/AB_Ausstattung_26SVWeiteres.jpg)
Highlights
Ein Bohrvermögen von 30 mm kombiniert mit einer elektromagnetischen Vorschubkupplung und einer Vorschub-Überlastsicherung sind nur drei Highlights dieser AB-Serie.
![Highlight: Digitale Drehzahlanzeige der AB 26/SV](https://besmann.de/wp-content/uploads/2018/09/AB_Ausstattung_DigitaleDrehzahlanzeige.jpg)
Drehzahlanzeige
![Highlight der AB 26/SV: 24 Monate Gewährleistung](https://besmann.de/wp-content/uploads/2018/09/AB_Ausstattung_InnenverstaerktemGrauguss.jpg)
Qualitätsverliebt
Innenverstärkte Säule aus Grauguss und eine 24-Monate Garantie verdeutlichen die Vorliebe für eine Fertigung, die mit Stolz das Zertifikat “Made in Germany” trägt.
Optionen
![Option 12.1: LED-Maschinenleuchte](https://besmann.de/wp-content/uploads/2018/07/Alzmetall_Optionen_12LED-Maschinenleuchte.jpg)
LED-Maschinenleuchte
Teile-Nr. 12.1: Für eine moderne Arbeitsumgebung ist diese Ausstattungsmöglichkeit nicht wegzudenken. Die Beleuchtung ermöglicht ein komfortableres und sicheres Arbeiten. Mit radial einstellbarem Lichtstrahl Anschlussleistung beträgt 230 V, Schutzart IP 65.
![Option 10: Wendeschalter für Rechts/Links-Lauf](https://besmann.de/wp-content/uploads/2018/07/Alzmetall_Optionen_10Wendeschalter.jpg)
Wendeschalter
Teile Nr. 10: mit 0-Stellung, handbetätigt für Rechts- und Linkslauf (nicht mit Pos. 20.0 + 20.1)
![Option 24: Kühlmitteleinrichtung A](https://besmann.de/wp-content/uploads/2018/07/Alzmetall_Optionen_24KuehlmitteleinrichtungA.jpg)
Kühlmitteleinrichtung A
Teile Nr. 24: Die Kühlmitteleinrichtung besteht aus einer Kühlmittelgrundplatte mit bearbeiteter Werkstückauflagefläche 320 x 320 mm und 2 T-Nuten, mit aufgesetzter Pumpe, einschließlich Motorschutzschalter und kompletter Armatur. (Nettogewicht erhöht sich um ca. 80 kg)
![Option 20.1: Gewindeschneideeinrichtung](https://besmann.de/wp-content/uploads/2018/07/Alzmetall_Optionen_20-1Gewindeschneideeinrichtung.jpg)
Gewindeschneid-
einrichtung
Teile Nr. 20.1: mit Fußschalter, für das Gewindeschneiden mit Anschlag,
max. 6 Gewinde/min
(Gewindeschneidleistung Spindeldrehzahlabhängig)
![Option 37.1: Digitale Bohrtiefenanzeige](https://besmann.de/wp-content/uploads/2018/07/Alzmetall_Optionen_37-1Bohrtiefenanzeige.jpg)
Digitale Bohrtiefenanzeige
Teile-Nr. 37.1: Die digitale Bohrtiefenanzeige ermöglicht noch präziseres Arbeiten. Bohrbeginn kann über 0-Punktfestlegung eingestellt werden. Angezeigt wird die Bohrtiefe über das 5-stellige LED-Display, Ziffernhöhe beträgt 13 mm.
![Option 50.6: Bohrtiefen Feineinstellung und Festanschlag](https://besmann.de/wp-content/uploads/2018/07/Alzmetall_Optionen_50-6Bohrtiefenfeineinstellung.jpg)
Bohrtiefen Feineinstellung
Teile Nr. 50.6: Bohrtiefen Feineinstellung und -Festanschlag, Einstellwert 0,1 mm,
Achtung: Spindelhub reduziert sich um 20 mm
