Alzmetall ABFLOW 40/SV Fliessbohrmaschine
Serienmäßige Ausrüstung
- Elektromagnetische Vorschubkupplung mit Überlastsicherung
und elektrischer Griffkreuzschaltung - Steuer- und Lichttrafo Steuer- und Lichtspannung 24 V
- Hauptschalter abschließbar
- Motorschutzschalter
- Pilzdrucktaster (verrastend) für NOT-AUS
- Rechtslauf durch Schützsteuerung
- Drehzahlverstellung stufenlos
- Drehzahleinstellung elektrisch
- Drehzahlanzeige digital
- Spindelschutz elektrisch abgesichert
- Schutzart IP 54
- Motor-Isolationsklasse „F“ (155°)
- Lackierung: DD-Struckturlack lichtgrau RAL 7035, anthrazit RAL 7016, schwarz
- Maschinenöl Erstfüllung: Gebinde, lose Mitlieferung
Fließbohrvermögen Stahl DC 01A bei Blechstärke 2,5 mm | 20 mm | |
Gewindeformleistung Stahl DC 01A | M 20 mm | |
Bohrvermögen Stahl E335 (St 60) | 40 mm | |
Gewindeschneiden (St60) | M 30 mm | |
Gewindeschneiden in Guss (EN-GJL-200)* | M 36 mm | |
Kurzspindel | MK 4 / MT 4 | |
Spindelhub | 160 mm | |
Ausladung | 300 mm | |
Maschinentisch, nutzbare Auflage (bxt) | 615 x 430 mm | |
T-Nuten, Anzahl x Breite x Abstand | 2 x 14 x 224 mm | |
Abstand Spindel-Tisch min./max. | 147 / 688 mm | |
Abstand Spindel-Grundplatte max. | 1162 mm | |
Grundplatte | 720 x 450 mm | |
Säulendurchmesser | 145 mm | |
Vorschub mm/U | 0,1-0,2-0,3-0,4 | |
Höhe der Maschine ohne Optionen ca. |
1885 mm | |
Nettogewicht ca. | 470 kg | |
Drehzahlverstellung | stufenlos | |
Motor: n = 500 / 1500 min-1 mit Getriebe Spindeldrehzahlen |
4,0 kW 140-4000 min-1 |
*(Option 20.0 oder 20.1 erforderlich)
Produkteigenschaften
![Besonderheit der ABFLOW 40/SV: Ein Wendeschalter](https://besmann.de/wp-content/uploads/2018/07/Alzmetall_Optionen_10Wendeschalter.jpg)
Wendeschalter
Für Abwechslung sorgt der Wendeschalter für Rechts- und Linkslauf. Nun kann der Bohrkopf sich auch links herum drehen.
![Besonderheit der ALZFLOW 40/SV: Der Spindelschutz](https://besmann.de/wp-content/uploads/2019/05/ABFLOW_Ausstattung_Spindelschutz.jpg)

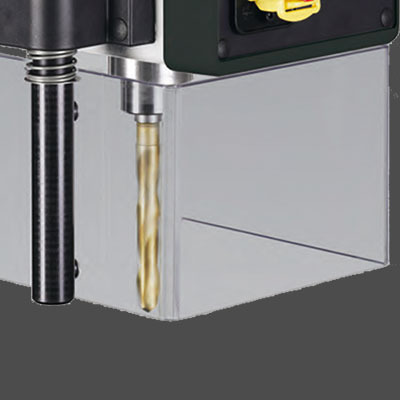

Spindelschutz
Der durchsichtige Spindelschutz mit elektrischer Absicherung sorgt für sicheres Arbeiten. Eine effektive Maßnahme um Arbeitsunfällen zuvorzukommen.
![Besonderheit der ABFLOW 40/SV: Die digitale Drehzahlanzeige](https://besmann.de/wp-content/uploads/2018/10/ABFLOW_Ausstattung_Drehzahlanzeige.jpg)

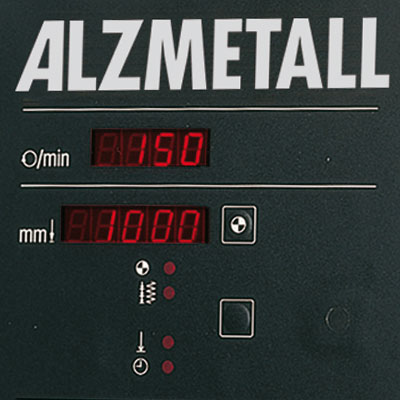

Drehzahlanzeige
Die digitale Drehzahlanzeige ermöglicht akkurates Arbeiten und ermöglicht die konstante Überwachung der Drehzahlgeschwindigkeit. Präzision auf einem neuen Level.
![Besonderheit der ABFLOW 40/SV: Ein Pilzdruckschalter für hohe Sicherheit](https://besmann.de/wp-content/uploads/2018/10/ABFLOW_Ausstattung_Pilzdrucktaster.jpg)

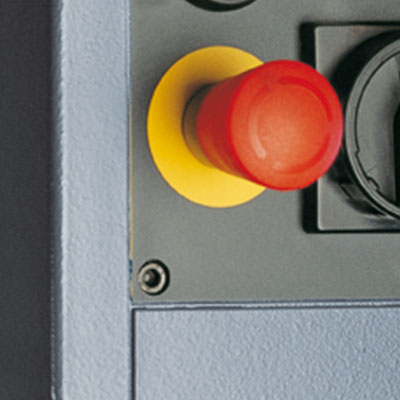

Pilzdrucktaster
Für den Notfall vorbereitet. Der Pilzdrucktaster ermöglicht das sofortige NOT-AUS der Maschine. Dabei unterbricht er den Stromkreislauf und rastet beim Drücken ein.
Optionen
![LED-Maschinenleuchte als OPTION für Alzmetall ABFLOW 40/SV](https://besmann.de/wp-content/uploads/2018/07/Alzmetall_Optionen_12LED-Maschinenleuchte.jpg)
LED-Maschinenleuchte
Teile-Nr. 12: Für eine moderne Arbeitsumgebung ist diese Ausstattungsmöglichkeit nicht wegzudenken. Die Beleuchtung ermöglicht ein komfortableres und sicheres Arbeiten. Versetzen Sie düsteren Aussichten Angst und Schrecken. Die Freude am arbeiten steigert sich um ca. 7%.
![Kühlmitteleinrichtung B als OPTION für Alzmetall ABFLOW 40/SV](https://besmann.de/wp-content/uploads/2018/07/Alzmetall_Optionen_25KuehlmitteleinrichtungB.jpg)

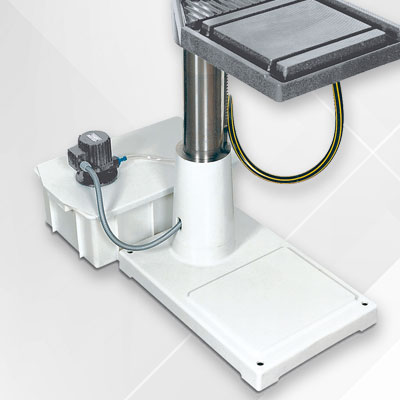

Kühlmitteleinrichtung B
Teile-Nr. 25: Die Kühlmitteleinrichtung B besteht aus einem separaten 33-Liter Kunststoffbehälter, einem Motorschutzschalter und einer kompletten Armatur. Auf Wunsch kann ein noch größerer Kühlmittelbehälter geliefert werden. Anbrennen kann ab jetzt fast nichts mehr.
![Option für ABflow 40/SV Verankerungsteile im Satz](https://besmann.de/wp-content/uploads/2018/07/Alzmetall_Optionen_03Verankerungsteile.jpg)
Verankerungsteile
im (Satz)
Teile-Nr. 03:
![Option 20.2 für ABFLOW 30/S: Gewindeschneideinrichtung mit/ohne Fußschalter](https://besmann.de/wp-content/uploads/2018/07/Alzmetall_Optionen_20-0Gewindeschneideeinrichtung.jpg)

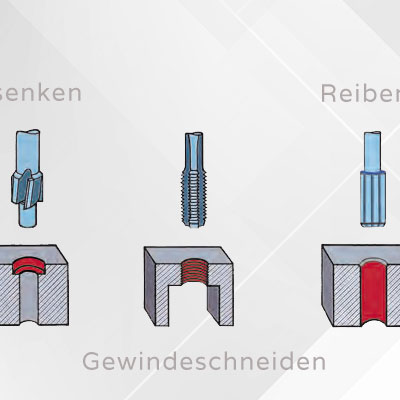

Gewindeschneid- einrichtung
Teile Nr. 20.2: ohne Fußschalter, für das Gewindeschneiden/-formen mit Anschlag,
Max. 6 Gewinde/min mit Motor-Sanftanlauf
(Gewindeschneidleistung spindeldrehzahlabhängig)
Teile Nr. 20.3: wie 20.2 mit Fußschalter
![Automatische Bohrtiefensteuerung als Option für ABflow 40/SV](https://besmann.de/wp-content/uploads/2018/09/AB_Optionen_37-3AutomatischeBohrtiefensteuerung.jpg)
Aut. Bohrtiefensteuerung
Teile Nr. 37.3: mit: Bohrtiefenprogramm, Spanunterbrechung, Freischneideeinrichtung, einstellbar über Digi-Pot, Anzeige digital einschl. Pos. 37.1
1 Digitale Bohrtiefenanzeige
2 Ausgangsposition
3 Spanunterbrechung
4 Endtiefe
5 Verweilzeit (Freischneiden)
6 Taste zum Nullen
7 Leuchtpunktzuordnung
8 Potentiometer
9 Digitale Drehzahlanzeige
![Automatische Bohrtiefenfeineinstellung als Option für ABflow 40/SV](https://besmann.de/wp-content/uploads/2018/07/Alzmetall_Optionen_50-6Bohrtiefenfeineinstellung.jpg)

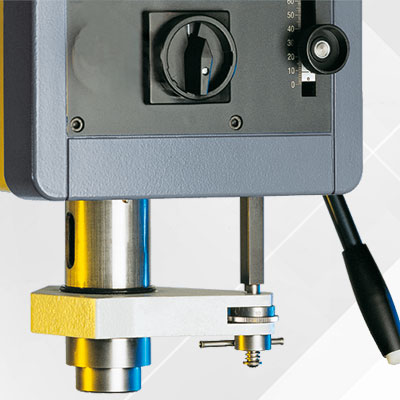

Bohrtiefen Feineinstellung
Teile Nr. 50.6: Bohrtiefenfeineinstellung und -Festanschlag, Einstellwert 0,1 mm,
Achtung: Spindelhub reduziert sich um 20 mm
![Sondervorschub als Option für ABflow 40/SV](https://besmann.de/wp-content/uploads/2018/10/ABFLOW_Optionen_51-1Sondervorschub.jpg)

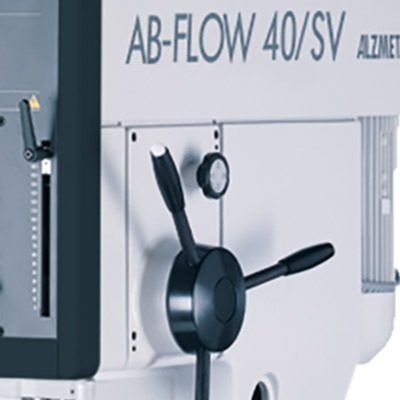

Sondervorschub
Teile Nr. 51.1:
0,05 – 0,10 – 0,15 – 0,20 mm/U
![Option für ABflow 40/SV: Transportverpackung für die Maschine](https://besmann.de/wp-content/uploads/2018/07/Alzmetall_Optionen_08Verpackung.jpg)
Verpackung
Teile-Nr.: 08 – Alzmetall-Bohrmaschinen werden von Haus aus sicher und mit größter Sorgfalt verpackt. Dies garantiert einen sicheren und sorgenlosen Transport. Einwegverpackung, LxBxH 1200x800x2100mm. Verpackungsgewicht ca. 75kg
12. | LED-Maschinenleuchte, mit radial einstellbarem Lichtstrahl, Anschlußleistung 230 V, Schutzart IP 65 |
20.2 | Gewindeschneideinrichtung ohne Fußschalter, für das Gewindeschneiden/-formen mit Anschlag, max. 6 Gewinde/min, mit Motor-Sanftanlauf |
20.3 | Gewindeschneideinrichtung wie 20.2 jedoch mit Fußschalter |
25 | Kühlmitteleinrichtung B, bestehend aus: separatem Behälter (33 l), Pumpe mit Motorschutzschalter, kompl. Armatur |
37.3 | Automatische Bohrtiefensteuerung mit: Bohrtiefenprogramm, Spanunterbrechung, Freischneideeinrichtung einstellbar über Digi-Pot, Anzeige digital einschl. digitaler Bohrtiefenanzeige mit 0-Punktfestlegung (Bohrbeginn) 5-stellige LED-Anzeige |
50.6 | Bohrtiefen-Feineinstellung und -Festanschlag Einstellwert 0,1 mm |
51.1 | Sondervorschub 0,05 - 0,10 - 0,15 - 0,20 mm/U |
03. | Verankerungsteile (Satz) |
07. | Verpackung / AB-FLOW 40/HST Einwegverpackung, L x B x H 2400 x 1000 x 1500 mm, Gewicht ca. 135 kg |
08. | Verpackung / AB-FLOW 40/SV Einwegverpackung, L x B x H 1200 x 800 x 2100 mm, Gewicht ca. 75 kg |
