Alzmetall ALZSPRINT 30 Schnellradialbohrmaschine
Schnellradialbohrmaschine
Serienmäßige Ausrüstung
- Pilzdrucktaster (verrastend) für NOT-AUS
- Schutzart IP 54
- Elektromagnetische Vorschubkupplung mit Taster
- Gewindeschneideinrichtung mit doppelter Rücklaufgeschwindigkeit
- Vorschub-Überlastsicherung
- Steuertransformator (VDE 0113)
- Spindelschutz elektrisch abgesichert
- Rechtslauf durch Schützsteuerung
- Hauptschalter abschließbar
- Zentralklemmung hydraulisch
- Beleuchtung
- Lackierung: DD-Struckturlack lichtgrau RAL 7035,
anthrazit RAL 7016, schwarz - Maschinenöl Erstfüllung: Gebinde, lose Mitlieferung
Bohrleistung Stahl E335 (St 60) | 30 mm | |
Bohrleistung Guss EN-GJL-200 | 32 mm | |
Gewindeschneiden (St60) | M 24 | |
Kurzspindel | MK 4 / MT 4 | |
Spindelhub | 140 mm | |
Säulenhub | 400 mm | |
Vorfahren ohne Führungsbahnabdeckung | 900 mm | |
Aufspanntisch: Aufspannfläche | ||
vorne: b x t x h | 1200 x 600 x 905 mm | |
T-Nuten: Anzahl x Breite x Abstand | 4 x 18 x 125 mm | |
3 Vorschübe | 0,075-0,15-0,30 mm/U | |
Nettogewicht ca. | 2300 kg | |
Antrieb | Getriebe | |
Motor: n = 1500 / 3000 min-1 | 1,0 / 1,6 kW | |
18 Spindeldrehzahlen | 60 / 100 / 130 / 150 / 210 / 240 305 / 390 / 490 / 565 / 635 / 800 1030 / 1150 / 1300 / 1490 / 2100 / 3050 |
Q
Produkteigenschaften
![Elektromagnetische Vorschubkupplung als Highlight der ALZSPRINT 30](https://besmann.de/wp-content/uploads/2018/10/ALZSPRINT_Ausstattung_ElektromagnetischeVorschubkupplung_Gewindeschneideinrichtung.jpg)

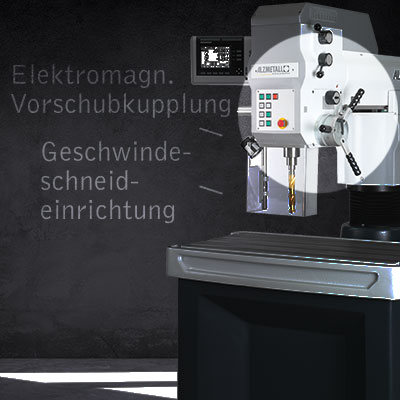

Elektromagnetische Vorschubkupplung
![Pilzdruckschalter als Highlight der ALZSPRINT 30](https://besmann.de/wp-content/uploads/2018/10/ALZSPRINT_Ausstattung_Pilzdruckschalter_Steuertransformator.jpg)

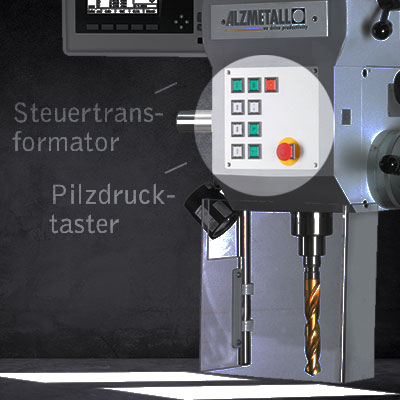

Pilzdruckschalter
Der Pilzdruckschalter und Steuertransformator nach der VDE-0113-Norm sorgen für hohe Sicherheitsstandards beim Arbeiten.
![Maschinenleuchte und Spindelschutz als Highlight der ALZSPRINT 30](https://besmann.de/wp-content/uploads/2018/10/ALZSPRINT_Ausstattung_Spindelschutz_Beleuchtung.jpg)

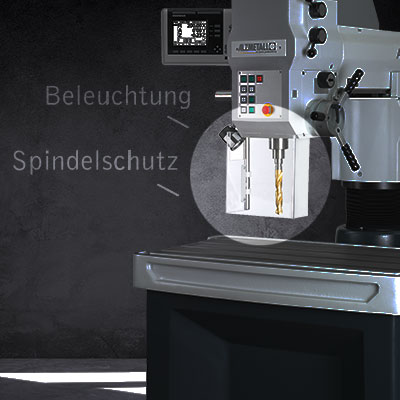

Beleuchtung
Doppelte Schutzgarantie: Während der Spindelschutz unbefugte Eingriffe vereitelt, so schützt die integrierte Beleuchtung effektiv vor der Dunkelheit.
![Abschließbarer Hauptschalter als Highlight der ALZSPRINT 30](https://besmann.de/wp-content/uploads/2018/10/ALZSPRINT_Ausstattung_ZentralklemmungHydraulisch_HauptschalterAbschliessbar.jpg)

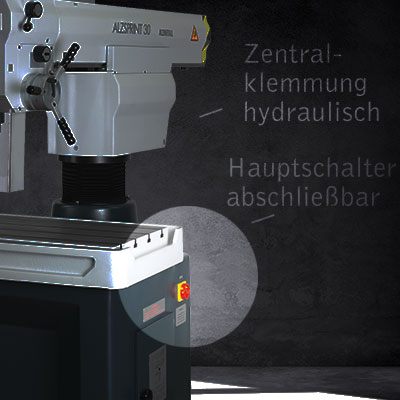

Hauptschalter abschließbar
Es ist nicht auszuschließen, dass Unbefugte diese Maschine genauso lieben werden wie Sie. Durch den abschließbaren Hauptschalter können Sie dieses Ereignis aber beruhigt ausschließen.
Option 3.15 – Positions-Assistenzfunktion
Funktionen
- Erfassen von zweidimensionalen Konturelementen
- Programmieren von Zielkoordinaten über X-Y- Werte oder
- Radius- und Winkelangabe bei Lochbildfunktionen
- Eingabe absolut oder inkremental
- Ausrichtfunktion / Achsenorientierung
- Nullpunktfestlegung / Nullpunktverschiebung
- Sprachauswahl: Deutsch, Englisch, Französich
- Getrennte Klemmung von Säule und Ausleger
Ausrüstung bestehend aus:
- Positionsanzeige für X-Y-Z-Achse, Fabr. Heidenhain
- Softkeys
- USB-Schnittstelle (Typ A)
- Anzeige über monochromen Flachbildschirm
- Haltearm für Positionsanzeige
- Kantentaster KT 130 mit Halter und Spindeldrehsicherung
- Rotationssensor zur Maschinensäule
- Längenmesssystem (Glasmassstab für Ausleger)
- Drehgeber an der Vorschubwelle zum Pinolenhub
- Erweit. der Hydraulikanlage für die getr. Klemmung
- Montage und Erprobung
- Systemkalibrierung
![Positions-Assistenzfunktion als Option Positions-Assistenzfunktion als Highlight und Option der ALZSPRINT 30 Bohrmaschine](https://besmann.de/wp-content/uploads/2018/10/ALZSPRINT_Optionen_3-15PositionsAssistenzfunktion.jpg)
Ausrüstung bestehend aus:
- Positionsanzeige für X-Y-Z-Achse, Fabr. Heidenhain
- Softkeys
- USB-Schnittstelle (Typ A)
- Anzeige über monochromen Flachbildschirm
- Haltearm für Positionsanzeige
- Kantentaster KT 130 mit Halter und Spindeldrehsicherung
- Rotationssensor zur Maschinensäule
- Längenmesssystem (Glasmassstab für Ausleger)
- Drehgeber an der Vorschubwelle zum Pinolenhub
- Erweit. der Hydraulikanlage für die getr. Klemmung
- Montage und Erprobung
- Systemkalibrierung
Funktionen
- Erfassen von zweidimensionalen Konturelementen
- Programmieren von Zielkoordinaten über X-Y- Werte oder
- Radius- und Winkelangabe bei Lochbildfunktionen
- Eingabe absolut oder inkremental
- Ausrichtfunktion / Achsenorientierung
- Nullpunktfestlegung / Nullpunktverschiebung
- Sprachauswahl: Deutsch, Englisch, Französich
- Getrennte Klemmung von Säule und Ausleger
