Bild der Alzmetall AB 30/R-1400 Radialbohrmaschine

Alzmetall AB 30/R-1400 Radialbohrmaschine

Radialbohrmaschine

Serienmäßige Ausrüstung

  • Elektromagnetische Vorschubkupplung
    mit Überlastsicherung und elektrischer Griffkreuzschaltung
  • Rechtslauf durch Schützsteuerung
    einschl. Motorschutzschalter für Antriebs- und Hubmotor
  • Steuertransformator (VDE 0113)
  • Hauptschalter abschließbar
  • Grundplatte mit T-Nuten
  • Pilzdrucktaster (verrastend) für NOT-AUS
  • Spindelschutz elektrisch abgesichert
  • Schutzart IP 54
  • Lackierung: DD-Struckturlack lichtgrau RAL 7035,
    anthrazit RAL 7016, schwarz
  • Maschinenöl Erstfüllung: Gebinde, lose Mitlieferung

    Betreff *

    mit 1,5 kW Motor mit 3,0 kW Motor
    Bohrleistung Stahl E335 (St 60) 32 mm 40 mm
    Bohrleistung Guss EN-GJL-200 45 mm 50 mm
    Bohrvermögen Stahl E335 (St 60) 45 mm 50 mm
    Gewindeschneiden (St60)* M 30 M 30
    Gewindeschneiden in Guss (EN-GJL-200)* M 42 M 42
    Kurzspindel MK 4 / MT 4
    Durchmesser der Mantelsäule 300 mm
    Hubmotor 0,75 kW
    4 Vorschübe 0,15-0,2-0,3-0,36 mm/U
    Spindelhub (Siehe Pos. 54) 160 mm
    Ausladung 1400 mm
    Nettogewicht 1650 kg
    Antrieb Schaltgetriebe
    Motor: n = 1500 min-1 1,5 kw kW 3,0 kw kW
    12 Spindeldrehzahlen             40 /   56  /  80 /   112 /   160 /   224
    315 / 450 / 630 / 900 / 1250 / 1800
    nur möglich 56-2500
    oder    28 /  40 /   56  /  80 /   112 /   160 /   224
    315 / 450 / 630 / 900 / 1250
    oder                       56  /  80 /   112 /   160 /   224
    315 / 450 / 630 / 900 / 1250 / 1800 / 2500

    *(Option 20.0 oder 20.1 erforderlich)

    Produkteigenschaften

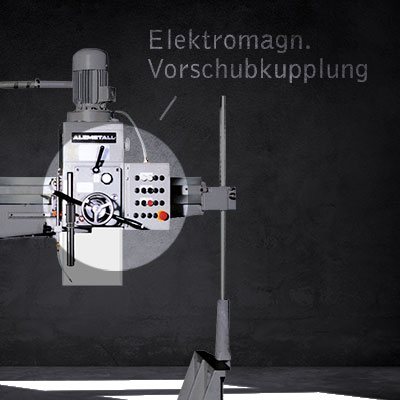

    Elektromagnetische Vorschubkupplung als Highlight der AB 30/R-Modelle

    Elektromagnetische Vorschubkupplung

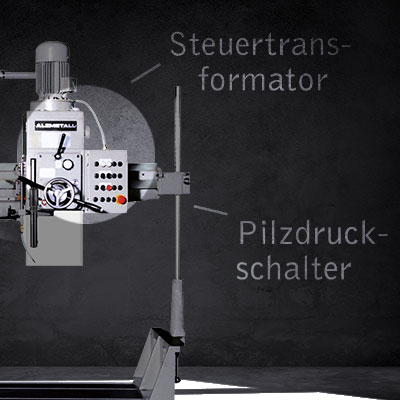

    Pilzdruckschalter als Highlight der AB 30/R-Modelle

    Pilzdruckschalter

    Der Pilzdruckschalter und Steuertransformator nach der VDE-0113-Norm sorgen für hohe Sicherheitsstandards beim Arbeiten.

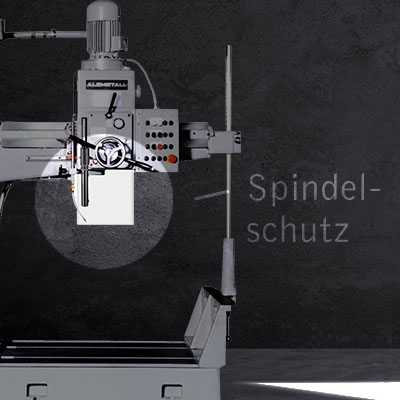

    Spindelschutz als Highlight der AB 30/R-Modelle

    Sicherheit

    Der durchsichtige Spindelschutz mit elektrischer Absicherung sorgt für sicheres Arbeiten. Eine effektive Maßnahme um Arbeitsunfällen zuvorzukommen.

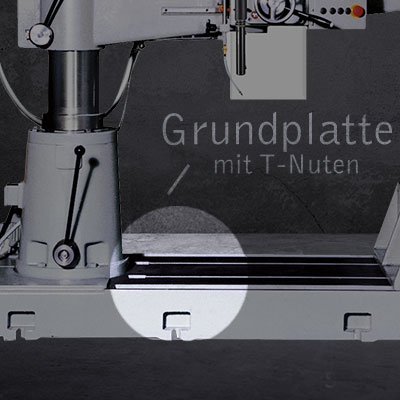

    Grundplatte mit T-Nuten als Ausstattungsmerkmal der AB 30/R Modelle

    Grundplatte

    Grundplatte mit T-Nuten
